Сердцевина и полость пресс-формы: различия и особенности проектирования

Введение

При литье под давлением стержень и полость формы имеют важное значение для создания точных деталей. В то время как полость формирует внешнюю поверхность, ядро ​​формирует внутренние элементы. Понимание их различий является ключом к оптимизации конструкции пресс-формы.

В этой статье мы углубимся в роль стержней и полостей пресс-формы, изучим особенности их проектирования и предоставим лучшие практики для получения высококачественных формованных деталей. Вы узнаете, как повысить эффективность производства и долговечность пресс-форм за счет правильного проектирования и выбора материалов.

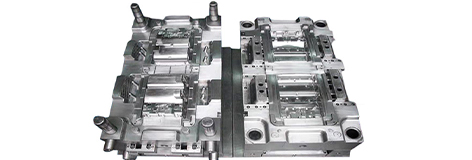

Понимание сердцевины и полости пресс-формы

Что такое стержень пресс-формы?

Сердцевина формы — это компонент формы, который формирует внутренние элементы отлитой детали. Обычно он располагается внутри полости формы и остается неподвижным во время процесса формования. Сердечник отвечает за формирование любых полых областей, внутренних полостей, подрезов или резьбы внутри детали. Он играет решающую роль в создании внутренней геометрии детали, что крайне важно для сложных конструкций. Например, при производстве пластиковых бутылок стержень формы образует полое пространство внутри бутылки, позволяя пластику принимать форму во время литья под давлением.

Материал, выбранный для стержня формы, должен выдерживать высокое давление и перепады температур, поскольку во время цикла формования он будет испытывать наиболее значительные нагрузки. Поэтому стержни пресс-форм обычно изготавливаются из прочных материалов, таких как закаленная сталь или легированные материалы, чтобы обеспечить долговечность и точность.

Что такое полость пресс-формы?

Полость формы, напротив, формирует внешние особенности детали. Это пространство в форме, куда впрыскивается расплавленный материал для формирования внешней геометрии изделия. Полости пресс-формы обычно проектируются с учетом контуров поверхности изделия, таких как кривые или плоские поверхности, обеспечивая соответствие конечной детали размерным и эстетическим характеристикам.

Полость формы, как правило, неподвижна и расположена напротив стержня формы, образуя внешние границы детали. Выбор материала для полости имеет решающее значение, поскольку он должен выдерживать высокие температуры и износ, особенно если отливаемая деталь сложна или предполагает крупносерийное производство. Полости пресс-формы могут быть изготовлены из таких материалов, как нержавеющая сталь или другие сплавы с высоким сопротивлением.

Взаимодействие между ядром пресс-формы и полостью

Сердцевина и полость работают в тандеме, создавая окончательную отформованную деталь. Вместе они определяют полную форму детали: сердцевина образует внутренние элементы, а полость образует внешнюю поверхность. В процессе литья расплавленный пластик впрыскивается в полость формы, заполняя пространство между стержнем и полостью. Затем процесс охлаждения позволяет материалу затвердеть, и форма открывается, чтобы извлечь готовую деталь.

Конструкция и выравнивание сердечника и полости имеют решающее значение для обеспечения желаемой формы и качества отлитой детали. Любое несоосность или неправильная конструкция могут привести к дефектам, таким как несоответствие или засветы вокруг детали. Кроме того, взаимодействие между стержнем и полостью влияет на время охлаждения, процесс выталкивания и общую эффективность операции формования.

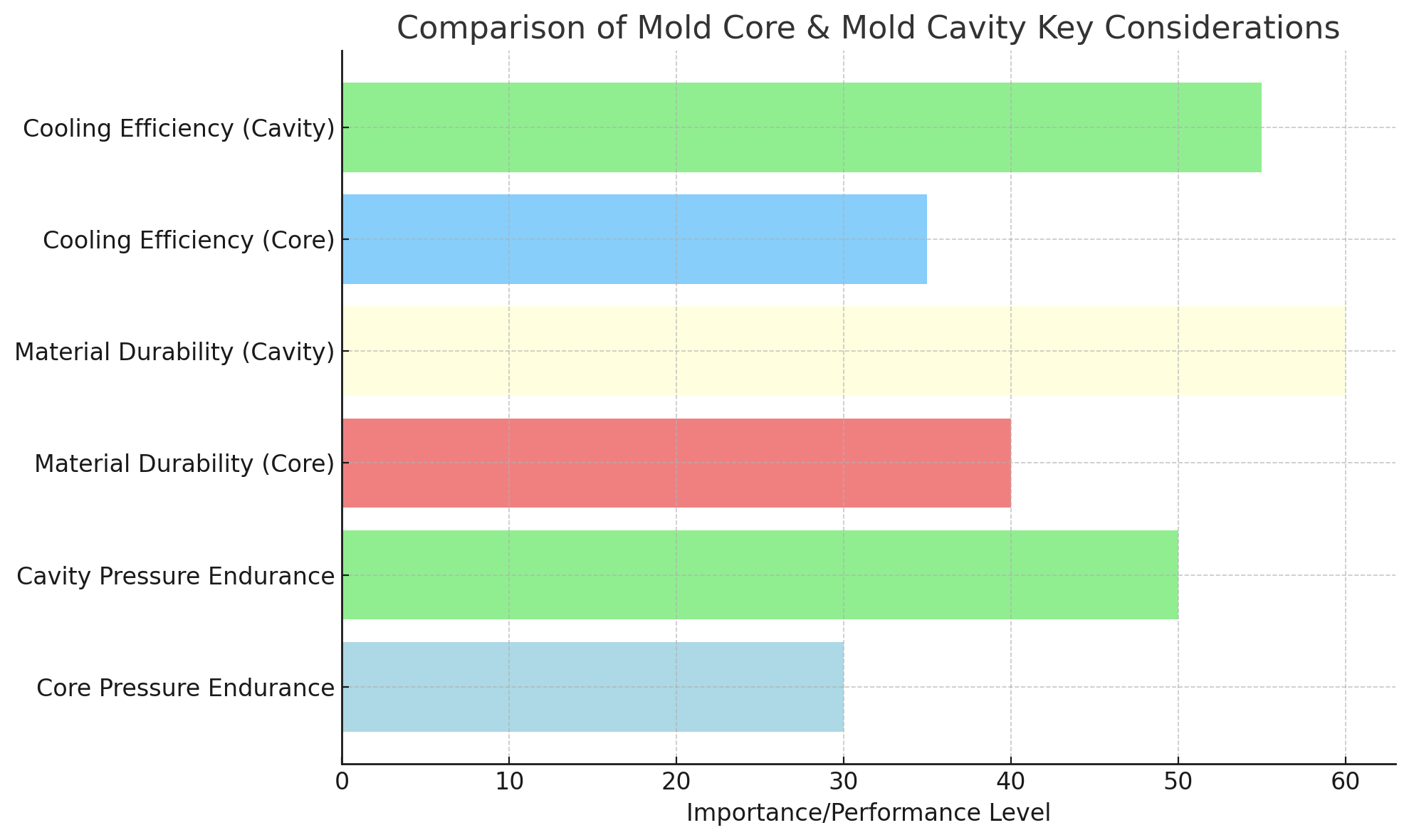

Ключевые различия между ядром пресс-формы и полостью пресс-формы

Функциональность и дизайн

Хотя сердечник и полость формы выполняют дополняющие друг друга функции, их конструкция и функциональность существенно различаются. Ядро в основном отвечает за создание внутренних элементов, таких как отверстия, выемки или резьбы. Его часто проектируют с возможностью перемещения во время процесса формования для облегчения извлечения детали. Полость же образует внешнюю поверхность детали и в процессе формования обычно неподвижна.

Необходимо тщательно продумать конструкцию сердцевины и полости, чтобы обеспечить их бесперебойную совместную работу. Сердечник должен быть спроектирован с точными внутренними характеристиками и достаточно прочным, чтобы выдерживать давление впрыска, а полость должна иметь такую ​​форму, чтобы формировать контуры внешней детали. Эти различия в функциях часто приводят к различной сложности конструкции каждого компонента.

Разница в выносливости к давлению

Одним из ключевых различий между сердечником и полостью формы является уровень давления, которое каждый компонент выдерживает в процессе формования. Полость формы обычно испытывает более высокое давление, поскольку во время цикла впрыска она должна полностью заполниться расплавленным материалом. Это связано с тем, что полость должна формировать внешнюю форму и структуру детали, поэтому для обеспечения точности она должна быть плотно заполнена материалом.

С другой стороны, стержень пресс-формы обычно испытывает меньшее давление, поскольку он в первую очередь формирует внутренние элементы детали. Однако ядро ​​должно быть достаточно прочным, чтобы противостоять силам давления впрыска и предотвращать деформацию или повреждение. В результате материалы сердцевины должны выбираться на основе их способности выдерживать более низкое, но устойчивое давление без ущерба для качества детали.

Требования к материалам

Материалы, используемые для изготовления сердечника и полости формы, различаются в зависимости от их роли и условий, которым они будут подвергаться во время производства. Стержни пресс-форм часто изготавливаются из более прочных и термостойких материалов, таких как закаленная сталь или легированная сталь, поскольку им необходимо выдерживать внутреннее давление и температуру во время формования. В некоторых случаях алюминиевые сплавы могут использоваться для изготовления сердечников при мелкосерийном производстве, поскольку они обладают хорошей теплопроводностью и их легче обрабатывать.

С другой стороны, для полостей пресс-формы требуются материалы, обладающие превосходной износостойкостью и способные выдерживать воздействие среды высокого давления. Нержавеющая сталь обычно используется для полостей, особенно при работе с абразивными или коррозийными материалами. Кроме того, в полости для компонентов, требующих превосходной теплопроводности, могут использоваться такие материалы, как бериллиевая медь.

Рекомендации по износу и техническому обслуживанию

И сердечник, и полость подвергаются износу в процессе производства, но степень и частота технического обслуживания различаются. Полость формы обычно подвергается более сильному износу из-за постоянного давления и трения расплавленного материала. В результате полость может потребовать более частого обслуживания или замены, особенно в условиях крупносерийного производства.

Сердцевина формы меньше изнашивается благодаря своему неподвижному положению и менее частому воздействию давления впрыска. Тем не менее, сердечник по-прежнему необходимо регулярно проверять на предмет таких проблем, как растрескивание, деформация или деградация поверхности. Оба компонента должны проходить периодическое техническое обслуживание, чтобы обеспечить оптимальную производительность и предотвратить выход из строя пресс-формы, который может привести к простою производства.

Рекомендации по проектированию сердцевины и полости пресс-формы

Выбор материала для сердцевины и полости пресс-формы

Выбор правильных материалов как для сердечника, так и для полости формы имеет важное значение для обеспечения долговечности и производительности формы. Высокопрочные, термостойкие материалы необходимы, чтобы выдерживать высокие температуры и давления в процессе литья под давлением. Для сердечников обычно выбирают такие материалы, как закаленная сталь или легированная сталь, из-за их долговечности и износостойкости. Для полостей часто предпочитают нержавеющую сталь или материалы с превосходной износостойкостью и коррозионной стойкостью.

Также важно выбирать материалы в зависимости от типа изготавливаемой детали. Например, формы, предназначенные для формования абразивных материалов, таких как стеклонаполненные пластики, потребуют материалов с более высокой износостойкостью.

Системы охлаждения в активной зоне и полости

Эффективное охлаждение является критически важным фактором при проектировании как сердечника, так и полости формы. Система охлаждения обеспечивает правильную скорость затвердевания расплавленного материала и предотвращает такие дефекты, как коробление или неравномерное заполнение. Для ядра каналы охлаждения должны быть спроектированы так, чтобы поддерживать желаемую температуру и обеспечивать надлежащее охлаждение внутренних элементов.

С другой стороны, система охлаждения полости должна быть спроектирована так, чтобы обеспечить эффективный отвод тепла от внешних поверхностей детали. Каналы охлаждения в полости должны быть расположены стратегически, чтобы минимизировать время цикла и улучшить производительность пресс-формы. Обе системы должны быть оптимизированы для сокращения времени охлаждения и обеспечения качества конечной отлитой детали.

Проектирование для выброса деталей

Конструкция сердечника и полости формы также влияет на выталкивание детали после завершения цикла формования. Сердцевина часто включает в себя такие элементы, как выталкиватели, которые помогают вытолкнуть деталь из формы. Полость, будучи неподвижной, не требует выталкивающих штифтов, но она должна быть сконструирована так, чтобы отформованная деталь могла быть легко удалена без повреждения.

Правильная конструкция сердечника и полости необходима для обеспечения плавного выброса детали. Неправильно спроектированные системы выталкивания могут привести к таким дефектам, как прилипание детали или повреждение поверхности, что может поставить под угрозу общее качество формованного изделия.

Распространенные проблемы при проектировании стержней и полостей пресс-формы

Смещение и деформация ядра

Смещение стержня — распространенная проблема, возникающая, когда стержень формы выходит из заданного положения во время цикла формования. Это может привести к плохому выравниванию деталей и неточностям размеров. Деформация, вызванная неравномерным охлаждением или чрезмерным давлением, также может повлиять на стержень формы, что приведет к дефектам отливаемой детали.

Как смещение стержня, так и деформацию можно свести к минимуму, обеспечив правильное выравнивание формы и выбрав высококачественные материалы, способные выдержать давление в процессе формования.

Качество поверхности и отделка

Качество поверхности формованной детали во многом зависит от конструкции и выбора материала как сердцевины, так и полости. Неправильно спроектированные сердечники могут привести к неровным поверхностям, а плохо спроектированные полости могут привести к таким дефектам, как вмятины или дефекты поверхности.

Чтобы обеспечить высококачественную отделку, сердцевина и полость должны быть спроектированы с точностью и вниманием к деталям. Выбор материала, конструкция системы охлаждения и система выброса деталей играют важную роль в достижении желаемого качества поверхности.

Усадка и деформация

Усадка материала на этапе охлаждения является распространенной проблемой при литье под давлением. Усадка может привести к тому, что деталь станет меньше, чем предполагалось, что приведет к неточностям размеров и плохой посадке. Конструкция сердечника и полости должна учитывать эти изменения в размерах и компенсировать усадку материала в процессе формования.

Кроме того, из-за чрезмерного давления или неправильного охлаждения может возникнуть деформация сердечника или полости формы. Регулярное техническое обслуживание и правильный дизайн могут помочь предотвратить усадку и деформацию, гарантируя, что конечный продукт будет соответствовать техническим характеристикам.

Лучшие практики по оптимизации проектирования стержней и полостей пресс-формы

Балансировка прочности ядра и полости

Очень важно сбалансировать прочность сердцевины и полости, чтобы оба компонента могли выдерживать давление в процессе литья под давлением. Ядро должно быть достаточно прочным, чтобы выдерживать внутреннее давление без деформации, а полость должна быть достаточно прочной, чтобы выдерживать внешнее давление расплавленного материала.

Внедрение передовых технологий в проектирование пресс-форм

Использование передовых технологий, таких как 3D-моделирование, обработка с ЧПУ и инструменты моделирования, может помочь оптимизировать конструкцию сердечника и полости пресс-формы. Эти технологии позволяют осуществлять точную настройку, лучший выбор материалов и точный анализ конструкции пресс-формы до начала производства.

Регулярное техническое обслуживание и осмотр

Регулярные проверки и техническое обслуживание сердечника и полости формы необходимы для предотвращения таких проблем, как износ, растрескивание или деградация поверхности. Регулярная чистка и замена изношенных компонентов позволяют значительно продлить срок службы пресс-формы и повысить эффективность производства.

Заключение

В заключение, понимание различий между сердечником и полостью формы имеет важное значение для оптимизации литья под давлением. Эти компоненты являются ключевыми для формирования конечной детали. Их конструкция, выбор материалов и обслуживание существенно влияют на качество, эффективность и производственные затраты. В Yeeshine мы специализируемся на предоставлении индивидуальных решений, которые помогают производителям выбирать правильные компоненты и материалы пресс-форм для повышения производительности пресс-форм и производства высококачественных деталей.

Часто задаваемые вопросы

Вопрос: В чем разница между сердечником пресс-формы и полостью пресс-формы?

Ответ: Сердцевина формы формирует внутренние элементы детали, а полость формы формирует ее внешнюю поверхность. Оба важны для структуры конечного продукта при литье под давлением.

Вопрос: Как выбор материала для сердечника и полости формы влияет на процесс формования?

Ответ: Выбор материала для сердечника и полости пресс-формы напрямую влияет на их долговечность, износостойкость и общий срок службы пресс-формы. Правильный выбор материалов обеспечивает эффективное формование и получение высококачественных деталей.

Вопрос: Почему вопросы проектирования сердечника и полости пресс-формы так важны?

Ответ: Правильная конструкция сердечника и полости пресс-формы оптимизирует качество деталей, уменьшает количество дефектов и повышает эффективность производства. Это включает в себя баланс прочности, системы охлаждения и простоту извлечения деталей.

Вопрос: Каковы распространенные проблемы при проектировании стержней и полостей пресс-формы?

Ответ: Общие проблемы включают смещение сердечника, деформацию и неправильное охлаждение, что может повлиять на качество детали и привести к увеличению объема технического обслуживания или дефектам.

Вопрос: Как передовые технологии могут улучшить конструкцию сердечника и полости пресс-формы?

Ответ: Передовые инструменты, такие как 3D-моделирование и обработка с ЧПУ, помогают создавать точные конструкции, улучшать характеристики пресс-форм и сокращать время производства, что приводит к повышению качества конечной продукции.
