Процесс проверки пластиковой пресс-формы: от испытания пресс-формы до одобрения массового производства

Введение

Разработка высококачественных деталей, отлитых под давлением, предполагает гораздо больше, чем просто изготовление пресс-формы и изготовление первых образцов. Прежде чем продукт будет выпущен для массового производства, производители должны завершить процесс утверждения структурированного образца, чтобы убедиться, что как оснастка, так и процесс формования постоянно соответствуют инженерным требованиям. Опытный поставщик литьевого формования обычно проходит несколько этапов проверки, включая образец Т0, образец Т1 и образец Т2, причем каждый этап обеспечивает ценную обратную связь для улучшения характеристик пресс-формы и качества продукции перед утверждением производства.

Во время проверки инструментов и образцов инженеры оценивают, соответствуют ли формованные детали проектным спецификациям при стабильных условиях обработки. Сюда входит детальный контроль размеров для подтверждения важных измерений, а также косметический осмотр для выявления поверхностных дефектов, таких как вмятины, заусенцы, линии сварных швов, следы текучести или несоответствия цвета. Собранные данные помогают определить, необходимы ли корректировки пресс-формы, оптимизация процесса или улучшения конструкции, прежде чем переходить к следующему этапу проверки. Каждое испытание снижает производственную неопределенность и повышает стабильность производства.

Четко определенный процесс проверки также усиливает контроль качества литья под давлением, подтверждая повторяемость, а не полагаясь на один успешный образец. Когда инструменты, параметры обработки и результаты контроля постоянно соответствуют требованиям проекта, заказчик может с уверенностью дать разрешение на производство. Понимание того, как испытания T0, T1 и T2 вписываются в общий цикл разработки, помогает производителям снизить риски проекта, сократить сроки запуска и обеспечить эффективность и надежность перехода от испытаний пресс-формы к полномасштабному производству.

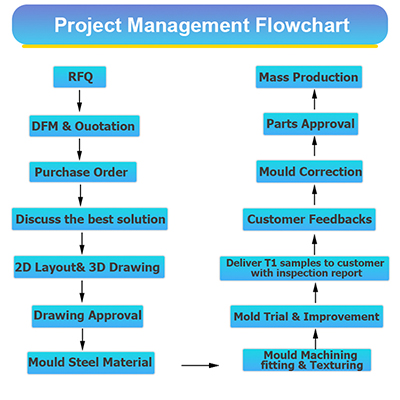

Процесс утверждения образца литья под давлением

Процесс утверждения образцов для литья под давлением представляет собой структурированную процедуру проверки, используемую для подтверждения того, что новая форма, процесс литья и готовая продукция соответствуют всем техническим требованиям и требованиям к качеству до начала серийного производства. Вместо утверждения первой отлитой детали производители оценивают несколько этапов испытаний, обычно включая образец Т0, образец Т1 и образец Т2. На каждом этапе основное внимание уделяется проверке различных аспектов проекта, что позволяет как заказчику, так и поставщику выявлять проблемы на ранней стадии и снижать производственные риски до окончательного выпуска.

Образец Т0 обычно является первым испытанием после сборки пресс-формы и в основном используется для проверки оснастки. Инженеры подтверждают, что форма заполняется правильно, плавно выталкивает детали и работает так, как задумано. После всех необходимых корректировок инструмента изготавливается образец Т1 для проверки размеров и процесса. Измеряются критические размеры, оптимизируются параметры формования и оценивается внешний вид детали, чтобы обеспечить стабильную производительность производства. Если требуются дополнительные улучшения, перед переходом к образцу Т2 можно провести еще одно испытание, которое демонстрирует стабильные производственные возможности в повторяемых производственных условиях и поддерживает валидацию производства.

На протяжении всего процесса утверждения не менее важна комплексная документация. Поставщики обычно предоставляют отчеты о размерах, сертификаты материалов и записи проверок для проверки соответствия продукции и последовательности процессов. Эти документы обеспечивают отслеживаемость на каждом этапе проверки и помогают клиентам проверить, соответствуют ли детали, полученные литьем под давлением, функциональным, косметическим характеристикам и спецификациям материалов. Хорошо управляемый процесс утверждения образцов не только подтверждает готовность пресс-формы, но и создает уверенность в том, что поставщик может обеспечить стабильное качество на протяжении всего массового производства.

Испытание пресс-формы T0: проверка инструмента перед утверждением продукта

Образец Т0 — это первое испытание литья под давлением, проведенное после изготовления и сборки формы. Его основной целью является проверка пресс-формы, обеспечивающая правильную работу инструмента до начала детальной квалификации продукта. На этом этапе инженеры сосредотачиваются на проверке инструментов, а не на утверждении самой отлитой детали. Испытания подтверждают, что форма открывается и закрывается правильно, заполняет полость, извлекает детали без повреждений и безопасно работает на протяжении всего цикла формования. Обычно в ходе первого испытания выявляются области, требующие корректировки, поэтому T0 является важной инженерной вехой, а не окончательной оценкой качества.

На начальном этапе выборки технические специалисты оценивают несколько ключевых факторов, включая проверку конструкции пресс-формы, базовый контроль размеров и общий внешний вид детали. Инженеры также анализируют поток материала, исследуя структуру потока, линии сварки, короткие участки, воздушные ловушки, впадины, заусенцы и баланс заполнения. В то же время проверяется качество выталкивания, чтобы обеспечить плавное высвобождение деталей без искажений, царапин и следов напряжений. Эти наблюдения помогают определить, работает ли конструкция пресс-формы так, как ожидалось, в реальных производственных условиях.

Если проблемы выявлены, корректирующие действия реализуются до следующего этапа валидации. Типичные улучшения включают модификацию пресс-формы, локальную коррекцию стали, перемещение литника для улучшения потока смолы и регулировку канала охлаждения для достижения более равномерной усадки детали и стабильности цикла. Поскольку образцы T0 предназначены для инженерной оценки, они редко используются для утверждения заказчиком. Только после того, как пресс-форма работает надежно, устранены основные дефекты и решены критические проблемы, проект может уверенно перейти к этапу проверки T1, где точность размеров и возможности процесса становятся главным приоритетом.

Проверка образца T1: подтверждение размеров и стабильности процесса

После того, как первоначальные проблемы с оснасткой решены, проект переходит на стадию образца T1, где фокус смещается от функциональности пресс-формы к качеству продукции и стабильности производства. В отличие от испытания T0, испытание T1 предназначено для проверки того, может ли оптимизированная форма повторно производить детали, соответствующие проектным спецификациям. Этот этап сочетает в себе проверку размеров с проверкой процесса, помогая как клиенту, так и поставщику определить, приближается ли процесс формования к производственной готовности.

Во время оценки T1 создаются подробные отчеты о размерах путем измерения критических характеристик по инженерному чертежу или модели 3D CAD. Инженеры оценивают усадку, плоскостность, толщину стенок, расположение отверстий и другие ключевые размеры, чтобы подтвердить, что детали, отлитые под давлением, соответствуют заданным допускам. В то же время косметическое качество тщательно проверяется на предмет таких дефектов, как вмятины, заусенцы, линии сварных швов, следы текучести и дефекты поверхности. Стабильные параметры формования, включая температуру расплава, температуру формы, давление впрыска, давление упаковки и время охлаждения, также проверяются, чтобы гарантировать повторяемость обработки, а не полагаться на один успешный цикл формования.

Если какие-либо требования к размерам или внешнему виду не достигнуты в полной мере, перед переходом к следующему этапу проводится дальнейшая оптимизация. Регулировки могут включать в себя точную настройку параметров обработки, полировку или вентиляцию формы, модификацию местной стали или балансировку заполнения полости. Как только результаты проверки покажут стабильную производительность по нескольким образцам и будут выполнены основные корректирующие действия, проект готов перейти к фазе Т2. На этом этапе акцент меняется с инженерных усовершенствований на демонстрацию того, что проверенный процесс может поддерживать стабильное, воспроизводимое массовое производство.

Проверка производства T2: демонстрация готовности к массовому производству

Производственные испытания Т2 — это заключительный этап проверки перед началом полномасштабного производства. На этом этапе конструкция пресс-формы и размеры изделия уже утверждены, поэтому основной целью является валидация производства. Вместо того чтобы оценивать одну отлитую деталь, поставщик демонстрирует, что весь производственный процесс позволяет стабильно производить качественные компоненты в нормальных производственных условиях. Этот этап обеспечивает уверенность в том, что проект готов к долгосрочному производству без неожиданных проблем с качеством или процессом.

Ключевой частью Т2 является исследование возможностей процесса, при котором производственные циклы выполняются с использованием стандартного производственного оборудования и штатных производственных операторов вместо условий инженерных испытаний. Инженеры проверяют время цикла, чтобы гарантировать, что запланированная производительность может быть достигнута при сохранении точности размеров и косметического качества. Стабильность процесса контролируется на протяжении всего цикла путем проверки критических размеров, повторяемости, настроек машины, консистенции материала и общей эффективности производства. Эти результаты помогают подтвердить, что проверенный процесс может поддерживать необходимый объем производства.

Помимо производительности формования, T2 также оценивает последующую производственную деятельность. Проверка упаковки подтверждает, что готовые детали должным образом защищены во время хранения и транспортировки, а проверка обработки гарантирует, что детали могут проходить проверку, сборку и логистику без косметических повреждений или изменений размеров. Документация, записи проверок и процедуры обеспечения качества проверяются на соответствие требованиям клиентов и внутренним стандартам качества. Как только поставщик продемонстрирует готовность к массовому производству благодаря стабильным производственным возможностям, проверенному времени цикла и эффективному контролю качества, клиент может с уверенностью утвердить проект для утверждения производства и санкционировать начало регулярного массового производства.

Распространенные причины, по которым образцы для литья под давлением не проходят проверку

Изменение размеров и нестабильность процесса

Одной из наиболее частых ошибок при утверждении образца является отклонение размеров между формованными деталями, изготовленными в ходе одного и того же испытания. Детали могут соответствовать спецификациям в начале цикла, но постепенно выходят за пределы допуска по мере стабилизации процесса. Общие причины включают непостоянную температуру формы, неравномерное охлаждение, влажность материала или нестабильные параметры обработки. Предотвращение нестабильности размеров требует оптимизации условий формования, регулярного мониторинга машины, проверки эффективности охлаждения и полных записей процесса, которые позволяют инженерам выявлять и устранять источники отклонений до утверждения производства.

Косметические дефекты и коробление деталей

Еще одна распространенная причина отказа – плохой внешний вид или деформация. Косметические дефекты, такие как заусенцы, вмятины, линии сварных швов, следы текучести или царапины на поверхности, могут повлиять на качество продукции, даже если размеры являются приемлемыми. Деформация также может помешать правильной сборке, поскольку неравномерная усадка меняет форму детали после формования. Поставщикам следует сочетать визуальные проверки с отчетами о размерах, чтобы определить, связаны ли дефекты с конструкцией пресс-формы, условиями обработки или геометрией детали. Корректирующие действия могут включать улучшение вентиляции, балансировку охлаждения, оптимизацию конструкции ворот или корректировку параметров формования.

Проблемы соответствия материалов и документации

Разрешение также может быть отклонено, если в формованной детали не используется указанная смола или если подтверждающие документы неполны. Несоответствие материала или несанкционированная замена материала могут изменить механические свойства, внешний вид или долгосрочные характеристики, что сделает образец неприемлемым. Отсутствие записей о проверках, неполная отслеживаемость или устаревшие планы контроля могут задержать одобрение клиента, даже если детали кажутся приемлемыми. Поддержание сертифицированных материалов, полной документации и стандартизированных процедур проверки помогает уменьшить проблемы с качеством литья под давлением и повышает вероятность успешного одобрения до начала массового производства.

Заключение

Успешное испытание пресс-формы не определяется производством одной приемлемой детали — оно достигается путем доказательства того, что весь производственный процесс стабилен, повторяем и готов к долгосрочному производству. От первого испытания T0 до оптимизации T1 и проверки производства T2 — каждый этап снижает технический риск и укрепляет уверенность в инструментах, процессах и конечном продукте.

Эффективный рабочий процесс утверждения образцов сочетает в себе инженерные проверки, проверку размеров, косметическую оценку, оптимизацию процесса и полную документацию. Эти действия помогают выявить потенциальные проблемы до начала массового производства, сводя к минимуму дорогостоящие замены пресс-форм, задержки производства и проблемы с качеством после запуска. Тщательная проверка также укрепляет связь между клиентом и поставщиком, предоставляя четкие данные для поддержки каждого решения об одобрении.

При выборе партнера по литью под давлением обращайте внимание не только на качество первого образца. Поставщик со структурированным процессом проверки, тщательными процедурами проверки и строгим контролем процесса с гораздо большей вероятностью обеспечит стабильное производство на протяжении всего срока проекта. Инвестирование времени в надлежащую проверку пресс-форм обеспечивает более плавный выпуск продукции на рынок, более предсказуемые производственные показатели и снижение общих производственных затрат при сохранении надежного качества продукции.
