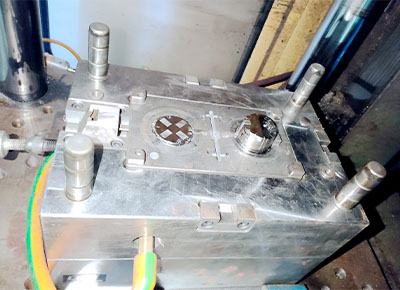

Типы ворот для литья под давлением: как правильно выбрать ворота для пластиковых деталей

Конструкция литника является одним из наиболее важных решений при разработке литьевой формы, поскольку каждый грамм расплавленного пластика, попадающий в полость, должен пройти через литник. Его размер, положение, форма и тип влияют на давление наполнения, сдвиг, линии сварки, воздушные ловушки, вмятины, остатки литника, время цикла и окончательный внешний вид отлитой детали.

Правильный выбор между различными типами литников для литья под давлением зависит не только от размера детали. Инженерам необходимо учитывать поведение смолы, толщину стенок, косметические поверхности, ожидаемый объем производства, расположение полостей, автоматическое разделение, требования к размерам, а также то, используется ли холодноканальная или горячеканальная система.

Затвор, который хорошо работает с толстым корпусом из АБС-пластика, может оказаться неподходящим для тонкого контейнера из полипропилена, прозрачного ПК-компонента, нейлонового зажима со стеклонаполнителем или мягкого уплотнения из ТПЭ. Поэтому выбор ворот следует рассматривать как часть полного процесса формования и DFM, а не как отдельную деталь пресс-формы.

YEESHINE TECHNOLOGY CO., LIMITED предоставляет комплексное инженерное проектирование, изготовление пресс-форм и услуги литья пластмасс под давлением для автомобильных, электронных, медицинских, бытовых и других пластиковых компонентов.

Что делают ворота для литья под давлением?

Заслонка для литья под давлением представляет собой контролируемое отверстие между системой направляющих и полостью формы. Расплавленная смола проходит из сопла машины через литник и желоб, а затем попадает в полость через это относительно небольшое отверстие.

Ворота выполняют одновременно несколько функций. Он контролирует направление и скорость поступления материала в деталь, влияет на развитие давления в полости и в конечном итоге замерзает, чтобы предотвратить вытекание материала обратно из полости во время охлаждения.

Таким образом, конструкция ворот влияет как на наполнение, так и на упаковку.

Слишком маленький затвор может вызвать чрезмерный сдвиг, потребовать более высокого давления впрыска, замерзнуть до того, как произойдет адекватная упаковка, или вызвать короткие выбросы на длинных путях потока. Неоправданно большие ворота могут увеличить объем работ по демонтажу ворот, оставить более крупные следы, продлить время замораживания ворот и затруднить косметическую отделку.

Расположение ворот имеет такое же значение, как и размер ворот. Если фронты расплава встречаются в механически слабом или хорошо видимом месте, линии сварки могут стать неприемлемыми. Если затвор заставляет пластик проходить через тонкую секцию, прежде чем достичь толстой области, упаковка может затрудниться и увеличить риск образования вмятин или изменения размеров.

В статье YEESHINE об оптимизации конструкции литьевых форм также указывается, что расположение литников и направляющих является ключевым фактором, влияющим на течение расплава, линии сварки, захваченный воздух, усадку и общую стабильность формования.

Сравнение типов ворот для литья под давлением

Наиболее подходящий тип ворот зависит от того, каких целей должен достичь формованный компонент.

Эта таблица является полезной отправной точкой, но ни один шлюз не следует выбирать только из общего описания приложения. Длина потока в форме, вязкость смолы, ориентация волокон, толщина стенок и допустимая отметка затвора могут полностью изменить рекомендации.

Краевые, веерные и язычковые заслонки для пластиковых деталей общего назначения

Ворота краевого типа являются одними из наиболее широко используемых конструкций ворот с холодными литниками, поскольку они просты в обработке, легко регулируются и совместимы с широким спектром термопластов.

Обычно ворота входят в деталь на линии разъема формы, что делает производство и обслуживание относительно простыми.

Краевые ворота

Краевые ворота используют прямоугольное отверстие, которое соединяет направляющую непосредственно с краем компонента.

Он хорошо подходит для многих плоских деталей или деталей средней толщины и обеспечивает относительно неограниченный путь потока по сравнению с очень маленькими точечными литниками. Это делает его пригодным для АБС, ПП, ПК/АБС, нейлона и многих общетехнических смол в зависимости от конструкции детали.

Главный недостаток – видимый остаток ворот после обрезки.

Если ворота расположены на косметической поверхности или кромке, используемой для сборки, качество обрезки может стать дополнительным требованием производства.

Поэтому краевые ворота часто располагаются на скрытых поверхностях, внутренних фланцах или участках, которые позже будут закрыты во время сборки.

Фан-ворота

Перед входом в полость веерный затвор постепенно расширяется .

Вместо того, чтобы нагнетать расплав через одну узкую точку, он распределяет поток по большей части детали. Это может уменьшить локальный сдвиг и помочь более равномерно заполнить широкие тонкостенные детали.

Веерные заслонки могут быть полезны для больших крышек, панелей, корпусов и деталей, где заслонка с узкими краями может создавать сильные линии потока или неравномерную ориентацию.

Компромисс — более широкий остаток ворот, который обычно требует обрезки.

Для косметических деталей дизайнеру необходима достаточная длина невидимой кромки, чтобы можно было установить и снять ворота, не повредив готовый внешний вид.

Вкладка Ворота

Заслонка добавляет расходную секцию между бегунком и формованным компонентом .

Высокий сдвиг, связанный с входом в литник, концентрируется на выступе, а не сразу попадает в готовую деталь. Это может быть полезно для материалов или конструкций, чувствительных к нагрузкам, струям или видимым нарушениям потока.

После формования вкладку удаляют в качестве вторичной операции.

Дополнительный материал и обрезка являются недостатками, но они могут оказаться полезными, когда защита деликатной косметической или структурной области важнее, чем минимизация отходов бегунов.

Прямой литник, диафрагма и кольцевые литники для больших или круглых деталей

Для некоторых компонентов преимуществом является более крупный и симметричный вход расплава, а не небольшой боковой затвор.

Это особенно актуально для толстых деталей, цилиндрических компонентов и продуктов, для которых важно концентрическое заполнение.

Прямые литниковые ворота

Прямой литник подает смолу практически непосредственно из сопла машины и литника в полость.

Большая площадь потока позволяет расплавленному пластику проникать с относительно небольшими препятствиями, что делает эту конструкцию полезной для толстых компонентов и некоторых крупных деталей с одной полостью.

Поскольку затвор остается относительно большим, давление уплотнения можно поддерживать дольше до замерзания. Это может помочь компенсировать усадку в толстых секциях.

Недостатком является очевидная отметка от ворот и более высокие требования к обрезке.

Поэтому прямой литник обычно выбирают для тех частей, где внешний вид литника менее важен, чем надежное заполнение.

Мембранные ворота

Мембранный затвор вводит пластик по окружности круглого отверстия.

Поскольку материал поступает симметрично, он может создавать более сбалансированный радиальный поток и помогает поддерживать концентричность цилиндрических компонентов.

Типичные области применения включают круглые или трубчатые детали, где одностороннее литование может привести к неравномерной усадке или деформации.

Главный недостаток – снятие ворот. Диафрагму обычно приходится обрезать по всей окружности, что требует больше отделочной работы, чем небольшая кромка или точечный затвор.

Кольцевые ворота

Кольцевой затвор использует аналогичную концепцию сбалансированного потока вокруг цилиндрических деталей.

Целью является более равномерное распределение расплава по окружности, а не доминирование одного фронта расплава.

Это может уменьшить некоторые виды дисбаланса линий сварки и отклонения размеров трубчатых компонентов.

Опять же, дополнительный материал направляющих и ворот делает эту конструкцию менее привлекательной, когда главным приоритетом является автоматическое разделение и минимальные отходы материала.

Штыревые ворота и ворота для подводных лодок для автоматического производства

При литье под давлением больших объемов часто используются ворота, которые автоматически отделяются при открытии формы или выталкивании детали.

Автоматическое разделение сокращает ручной труд и упрощает автоматизацию формовочных ячеек.

Штыревые ворота

Штифтовый затвор , иногда называемый точечным затвором, использует небольшой круглый затвор, который обычно автоматически отделяется от компонента во время открытия формы.

Небольшой выступ ворот делает его полезным для потребительских товаров и других компонентов, где большая кромка нежелательна.

Штифтовые затворы также хорошо работают в конструкциях с несколькими полостями, поскольку направляющие могут запитывать несколько полостей через относительно небольшие точки затворов.

Однако уменьшение диаметра затвора увеличивает ограничение потока.

Высокое давление впрыска и сдвиг могут стать проблемой для материалов с высокой вязкостью или чувствительностью к сдвигу. Ворота также могут быстро замерзнуть, что ограничивает время, необходимое для упаковки.

По этой причине диаметр ворот должен сочетать внешний вид и стабильность процесса.

Подводная лодка или ворота туннеля

Подводные ворота , также называемые туннельными воротами, подходят к полости под углом ниже линии разъема.

При выталкивании детали литник автоматически отделяется от формованной детали. Это делает литники для подводных лодок популярными в пресс-формах большого объема, где важно автоматическое производство.

Он также может скрыть ворота на нижней стороне или в менее заметной области.

YEESHINE использовала подводный затвор в своем проекте литьевой формы для уплотнения из ТПЭ , демонстрируя, как этот тип затвора может быть включен в производственную оснастку, если это позволяют геометрия и поведение материала.

Ворота для подводных лодок требуют более точной обработки, чем стандартные краевые ворота. Угол ворот, длина туннеля, гибкость смолы, размер ворот и направление выброса – все это требует тщательного проектирования.

Слишком агрессивный туннель может привести к поломке ворот внутри формы или оставить неоднородный след. Очень хрупкие пластмассы также могут быть менее щадящими при автоматическом отделении ворот.

Кешью или банановые ворота

Ворота из кешью — это изогнутая вариация концепции подводных ворот.

Это позволяет воротам попасть во внутреннюю или скрытую зону, куда невозможно попасть через прямой туннель.

Это может быть очень полезно для корпусов, требующих эстетичного внешнего вида, где видимая внешняя поверхность не допускает следов ворот.

Однако вставка изогнутого затвора более сложна в изготовлении и обслуживании.

Конструкция также должна позволять затвердевшему бегунку надежно сгибаться и освобождаться во время выброса. По этой причине ворота типа «кешью» следует выбирать только тогда, когда косметическая выгода оправдывает дополнительную сложность оснастки.

Горячий наконечник и клапанные шиберы для форм с горячими литниками

Системы с горячими литниками удерживают пластик расплавленным внутри нагретых каналов вместо того, чтобы выбрасывать холодный литник при каждом цикле формования.

Это уменьшает количество отходов в линейных машинах и может сделать формование больших объемов более эффективным, особенно когда используются дорогие конструкционные пластмассы или многополые формы.

YEESHINE производит пресс-формы, используя как горячеканальные, так и холодноканальные системы, в зависимости от точности изделия, производственных требований и конструкции пресс-формы.

Ворота с горячим наконечником

Затвор с горячим наконечником доставляет смолу из нагретого желоба непосредственно в полость формы.

Поскольку к детали не прикреплен обычный холодный литник, отходы материала могут быть существенно сокращены.

Ворота с горячим наконечником также могут создавать относительно небольшие остатки ворот и обычно используются для потребительских косметических компонентов.

Однако конструкция пресс-формы становится более сложной.

Контроль температуры необходим для того, чтобы смола внутри литника оставалась расплавленной, не перегреваясь и не разрушая ее. Термическое взаимодействие между наконечником сопла, полостью и затвором также влияет на внешний вид и натяжение затвора.

Поэтому системы с горячими литниками требуют больших первоначальных инвестиций в оснастку, чем простые формы с холодными литниками.

Клапан Ворота

К затвору клапана добавляется штифт с механическим управлением, который открывает и закрывает затвор.

Это позволяет инженерам точно контролировать, когда материал поступает в каждые ворота и когда ворота закрываются.

Конструкция особенно ценна для крупных деталей с несколькими затворами.

Вместо одновременного заполнения всех ворот в процессе формования можно использовать последовательное затворение клапанов. Ворота открываются в зависимости от продвижения фронта расплава, что позволяет контролировать линии сварки, давление наполнения и внешний вид.

Затворы клапана также могут обеспечить более чистый след ворот, чем некоторые открытые конструкции с горячим наконечником.

Недостатками являются более высокая стоимость пресс-формы, большее количество компонентов, больше требований к контролю и дополнительное обслуживание.

Для крупносерийных или дорогостоящих пластиковых компонентов эти затраты могут быть оправданы за счет сокращения отходов литейной системы и улучшения управления процессом.

Как выбрать ворота на основе пластикового материала

Свойства смолы оказывают большое влияние на конструкцию ворот.

Вязкость, чувствительность к сдвигу, армирование волокна, усадка, температура обработки и поведение кристаллизации — все это влияет на то, как материал проходит через литник и заполняет полость.

АБС и ПК/АБС

ABS и PC/ABS широко используются в корпусах электронных устройств, компонентах интерьера автомобилей и потребительских товарах.

Они могут работать с краевыми, веерными, подводными, штыревыми и горячеканальными воротами в зависимости от толщины стены и косметических требований.

В электронных корпусах заслонка часто располагается на скрытой поверхности, а поток расплава направляется таким образом, чтобы линии сварки не попадали вокруг критических выступов, зажимов или хорошо видимых участков.

YEESHINE обеспечивает литье под давлением корпусов и прецизионных компонентов электроники, где внешний вид, расположение затвора и соответствие размеров должны учитываться вместе.

Поликарбонат

ПК обычно имеет относительно высокую вязкость расплава.

Чрезвычайно маленькие затворы могут увеличить давление впрыска и усилие сдвига, поэтому важны адекватный размер затвора и эффективная вентиляция.

На прозрачных компонентах ПК также могут стать хорошо заметными следы течения, струи, ожоги и напряжения на затворе.

Таким образом, затвор должен обеспечивать плавное заполнение, не создавая чрезмерных напряжений вблизи критических прозрачных или защелкивающихся областей.

ПП и ПЭ

ПП и ПЭ обычно хорошо текут и могут работать со многими конфигурациями ворот.

Подводные и штифтовые затворы часто практичны для деталей большого объема, когда требуется автоматическое разделение.

Однако их относительно высокая усадка означает, что расположение и упаковка ворот остаются важными для контроля коробления.

Детали с большими плоскими поверхностями могут выиграть от более широких литников, которые обеспечивают более сбалансированное заполнение.

Нейлон и стеклонаполненные пластики

Нейлоновые материалы могут хорошо течь, но марки, армированные волокном, имеют еще один конструктивный фактор: ориентацию волокон..

Когда стеклонаполненная смола проходит через затвор, волокна стремятся выровняться по направлению потока.

Эта ориентация влияет на усадку, жесткость, прочность линии сварного шва и размерное поведение.

Поэтому расположение ворот следует выбирать не только для заполнения детали, но и для обеспечения благоприятной ориентации волокон в структурно важных областях.

YEESHINE имеет опыт работы с прецизионными формованными компонентами из нейлона, включая зажимы автомобильного типа и детали с защелками, поэтому DFM и направление потока особенно важны для таких геометрических форм.

ТПЭ и ТПУ

Мягкие термопластичные эластомеры требуют тщательной конструкции затвора и выброса.

Их гибкость может сделать возможным разделение туннеля и ворот в некоторых конструкциях, но очень мягкие материалы могут растягиваться, а не полностью ломаться, если геометрия ворот неподходящая.

Размер ворот также влияет на нагрев сдвига и косметическое качество.

Для уплотнений и гибких деталей инженер по пресс-формам должен оценивать твердость смолы вместе с геометрией литника, а не рассматривать все марки ТПЭ как идентичные.

Как геометрия детали и толщина стенки влияют на выбор литника

Лучшие ворота обычно заполняются от более толстых секций к более тонким.

Это связано с тем, что более толстые области дольше остаются расплавленными и могут передавать уплотняющее давление глубже в деталь.

Ввод литника в очень тонкую область и нагнетание расплава в сторону гораздо более толстого выступа или секции конструкции может привести к замерзанию литника до того, как будет компенсирована усадка в толстой секции.

Тонкие плоские детали

Тонкие детали требуют быстрого и сбалансированного заполнения до того, как расплав замерзнет.

Веерные затворы или заслонки с широкими краями могут распределять пластик по большему фронту потока и снижать давление, необходимое для заполнения широкой поверхности.

Для очень маленьких тонких деталей также можно использовать точечные литники, если поток смолы достаточен.

Толстые детали

Более толстые компоненты часто выигрывают от более крупных затворов, которые дольше остаются открытыми во время упаковки.

Поэтому прямые литники или ворота с более крупными краями могут быть более подходящими, чем очень маленькие точечные ворота.

Эффективность упаковки становится особенно важной, когда избегаются внутренние пустоты или чрезмерные вмятины.

Длинные пути потока

Для деталей с большой длиной потока может потребоваться несколько литников или литник, расположенный ближе к геометрическому центру.

Попытка заполнить длинный компонент через один маленький затвор может привести к высокому давлению впрыска и неполному заполнению.

Анализ потока пресс-формы может помочь определить, обеспечивает ли добавление второго затвора лучший баланс.

Однако каждый дополнительный затвор создает еще одно пересечение фронта расплава и потенциальную линию сварки.

Таким образом, правильная конструкция уравновешивает снижение давления и расположение линии сварного шва.

Расположение ворот: часто важнее, чем тип ворот

Выбор правильного типа ворот не гарантирует получение хорошей отформованной детали, если ворота установлены неправильно.

Расположение ворот определяет, куда поступает первый расплав, как движется фронт потока, где вытесняется воздух, где ориентируются волокна и где встречаются отдельные фронты расплава.

При тщательном анализе местоположения ворот следует учитывать всю часть.

Держите линии сварки подальше от критических зон

Когда два фронта расплава встречаются вокруг отверстия, бобышки, вставки или нескольких мест затвора, образуется линия сварного шва.

Линия сварного шва может иметь меньшую механическую прочность, чем окружающий материал, особенно в случае смол с волокнистым наполнителем.

По возможности его следует отодвинуть от карабинов, выступов винтов, областей, находящихся под давлением, уплотнительных поверхностей или хорошо видимых мест.

Изменение положения литника часто может привести к перемещению линии сварки без изменения самого компонента.

Рассмотрите возможность использования воздушных ловушек и вентиляции.

Затвор выталкивает воздух перед фронтом расплава.

Если последняя область заполнения не имеет достаточной вентиляции, захваченный воздух может вызвать ожоги, неполное заполнение или локальные дефекты поверхности.

Поэтому положение ворот и положение вентиляционного отверстия необходимо проектировать вместе.

Идеальная схема потока направляет воздух к целенаправленным вентиляционным отверстиям, а не в глухой карман.

Избегайте хорошо заметных знаков на воротах

Бытовая электроника, медицинские корпуса и внутренняя отделка автомобилей могут предъявлять строгие косметические требования.

Знаки ворот обычно следует размещать на скрытых или некосметических поверхностях, если это возможно.

Это одна из причин, по которой подводные, штифтовые, кешью, затворы с горячим наконечником и клапанные затворы привлекательны для продуктов с высоким внешним видом.

Однако косметические требования не должны заставлять ворота располагаться в месте, которое делает невозможным надежное заполнение детали. Формуемость и внешний вид должны быть сбалансированы с помощью DFM.

Распространенные проблемы с формовкой, вызванные плохой конструкцией ворот

На значительное количество дефектов литья под давлением может влиять тип, размер или расположение литника.

Эти дефекты не должны автоматически устраняться путем изменения параметров машины.

Например, увеличение давления впрыска может временно компенсировать затвор недостаточного размера, но оно также может увеличить напряжение и вспышку в другом месте.

Усовершенствованный процесс устранения неполадок учитывает вместе конструкцию детали, геометрию ворот, балансировку литников, вентиляцию, охлаждение и настройки процесса.

Ручное и автоматическое дегирование

Стратегия удаления ворот становится все более важной по мере увеличения объема производства.

Для прототипа формы, выпускающей несколько сотен деталей, ручная обрезка кромки может быть вполне приемлемой.

Для многоместной пресс-формы, производящей миллионы компонентов, ручная обрезка может стать серьезной проблемой, связанной с трудозатратами и стабильностью.

Ручное дегирование

Обычно снимаемые вручную затворы включают краевые, веерные, выступающие, прямой литник, диафрагменные и некоторые кольцевые затворы.

Их преимуществами, как правило, являются более простая конструкция пресс-формы и простота обслуживания.

Они особенно подходят при небольших объемах производства или когда для надежного наполнения требуется затвор большего размера.

Недостатком является последующий труд.

Плохая обрезка также может оставить неоднородные остатки или повредить готовую деталь.

Автоматическое дегирование

Подводные лодки, точечные системы и многие системы ворот с горячими литниками могут отделяться автоматически.

Это поддерживает роботизированную обработку деталей и автоматические формовочные ячейки.

Автоматизация становится особенно ценной в инструментах с несколькими полостями, поскольку каждый цикл может создавать несколько соединений затвора, которые в противном случае пришлось бы снимать вручную.

Таким образом, автоматическое литниковое литье может оправдать использование более дорогой формы, когда объем производства достаточно высок.

Правильное решение должно сравнивать общие производственные затраты с ожидаемым сроком службы пресс-формы, а не только первоначальную цену пресс-формы.

Как инженерам следует выбирать правильные ворота для литья под давлением?

Выбор литника лучше всего производить во время DFM, до того, как будет обработана стальная форма.

Замена литника после завершения оснастки может потребовать сварки, механической обработки, новых вставок, модификации бегунков или серьезных изменений в горячеканальных каналах.

Прежде чем выбрать ворота, инженеры должны проанализировать:

• Пластиковый материал

• Вязкость смолы

• Армирование волокнами

• Размеры детали

• Толщина стенки

• Длина потока

• Косметические поверхности

• Критические механические зоны

• Расположение линий сварки

• Требования к остаткам ворот

• Количество полостей

• Количество продукции

• Холодный или горячий бегун

• Автоматическое снижение требований

• Целевое время цикла

• Требования к упаковке

• Направление выброса

Моделирование течения пресс-формы может предоставить дополнительную информацию для сложных компонентов.

Он может прогнозировать структуру заполнения, требуемое давление, расположение линий сварки, воздушные ловушки, распределение температуры и потенциальный дисбаланс заполнения, прежде чем потребуются дорогостоящие модификации инструментов.

YEESHINE TECHNOLOGY CO., LIMITED объединяет проектирование, изготовление пресс-форм, прототипирование и литье под давлением, что позволяет анализировать конструкцию ворот вместе со всей деталью и производственным процессом. Возможности компании по литью пластиковых деталей под давлением охватывают такие материалы, как АБС, ПК, ПОМ, ПММА, ПП, ПА, ТПУ, ТПЭ и другие конструкционные пластмассы.

Совет: При запросе цен на пресс-форму определите на чертеже косметические поверхности и критические функциональные зоны. Это помогает инженеру по пресс-формам избегать размещения литников и линий сварки там, где они могут повлиять на внешний вид или производительность.

Заключение

Выбор между различными типами литников для литья под давлением требует баланса между формуемостью, внешним видом, автоматизацией, стоимостью оснастки, поведением материала и характеристиками конечной детали.

Краевые ворота остаются универсальным и экономичным выбором для многих обычных пластиковых деталей. Веерные и лепестковые заслонки могут помочь распределить поток или уменьшить локальный сдвиг. Прямые литники обеспечивают сильное заполнение более крупных и толстых деталей, а диафрагменные и кольцевые литники обеспечивают сбалансированное заполнение цилиндрических деталей.

Штыревые и подводные ворота полезны, когда приоритетом является автоматическое разделение и небольшие остатки ворот. Системы с горячим наконечником и клапанными затворами могут сократить количество отходов в холодноканальных системах и обеспечить больший контроль при крупносерийном или косметическом формовании.

Однако сам по себе тип ворот не определяет успех формования. Размер и расположение ворот влияют на давление наполнения, ориентацию волокон, упаковку, линии сварки, воздушные ловушки, коробление и косметическое качество.

Таким образом, лучшим литником является тот, который соответствует пластиковому материалу, геометрии детали, требованиям к поверхности, ожидаемому объему производства и полной конструкции пресс-формы.

YEESHINE TECHNOLOGY CO., LIMITED занимается проектированием пресс-форм, изготовлением пресс-форм, прототипированием и литьем пластмасс под давлением для автомобильной, электронной, медицинской, бытовой и других областей применения. Во время DFM можно оценивать вместе ворота, желоба, охлаждение, вентиляцию и выброс, чтобы уменьшить количество модификаций пресс-формы и повысить стабильность производства.

Часто задаваемые вопросы

Вопрос: Какой тип ворот для литья под давлением наиболее распространен?

Ответ: Краевые ворота являются одним из наиболее широко используемых типов ворот, поскольку они просты в изготовлении, поддерживают многие пластмассовые материалы и обеспечивают относительно неограниченный путь потока.

Вопрос: Какие ворота для литья под давлением оставляют наименьший след?

Ответ: Точечные, подводные, с горячим наконечником и клапанные ворота могут обеспечить относительно небольшие остатки ворот. Лучший вариант зависит от смолы, геометрии детали, конструкции пресс-формы и косметических требований.

Вопрос: Что такое подводные ворота?

A: Подводные ворота или туннельные ворота входят в полость ниже линии разъема и обычно предназначены для автоматического отделения во время выброса детали.

Вопрос: Когда следует использовать фановые ворота?

Ответ: Веерная заслонка полезна для широких или тонких компонентов, где расплав должен поступать через более широкую секцию, чтобы улучшить распределение потока и уменьшить локализованный сдвиг.

Вопрос: В чем разница между воротами с холодным каналом и воротами с горячими каналами?

Ответ: Холодный литник затвердевает и обычно выбрасывается при каждом цикле, в то время как горячий литник удерживает пластик в расплавленном состоянии внутри нагретых каналов, что сокращает количество отходов литника, но увеличивает сложность формы и первоначальную стоимость.

Вопрос: Как расположение ворот влияет на линии сварки?

Ответ: Расположение ворот определяет, как фронты расплава проходят через полость и где они встречаются. Таким образом, перемещение ворот может привести к перемещению линий сварки из механически важных или косметических зон.

Вопрос: Могут ли неправильные ворота стать причиной утопления?

А: Да. Если литник слишком мал или замерзает слишком рано, достаточное давление уплотнения может не достичь толстых участков детали, что увеличивает риск образования вмятин или внутренней усадки.

Вопрос: Следует ли определять тип ворот до изготовления пресс-формы?

А: Да. Тип, расположение, конструкция направляющих, вентиляция, охлаждение и выброс ворот в идеале должны быть проверены во время DFM до начала обработки пресс-формы.
