Когда следует воспользоваться услугами 5-осевой обработки с ЧПУ?

Инженерный спрос на монолитные конструкции деталей, более жесткие допуски и сложную органическую геометрию расширяет границы традиционного производства. Команды по закупкам и проектированию сталкиваются с критическим порогом рентабельности. Вы должны определить, когда повышенная почасовая ставка на сложную обработку оправдана сокращением ручных наладок, затрат на приспособления и частоты ошибок. Использование устаревших методов фрезерования для современных аэрокосмических или медицинских компонентов приводит к браку деталей и раздутию бюджета. В этом руководстве представлена ​​техническая и финансовая основа для оценки того, требуются ли вашему проекту сторонние услуги по 5-осевой обработке с ЧПУ . Мы сравниваем его с традиционными 3-осевыми, позиционными 3+2 и ультранишевыми альтернативами, чтобы обеспечить оптимальную рентабельность инвестиций, скорость и качество деталей. Вы узнаете, как оценивать кинематику станков, оценивать возможности поставщиков и оптимизировать модели САПР для производства за одну установку без ущерба для структурной целостности.

Ключевые выводы

• Консолидация наладок: 5-осевая обработка значительно сокращает количество ручных перемещений, уменьшая ошибки накопления допусков, присущие 3-осным операциям с несколькими наладками.

• Геометрическая необходимость: одновременное 5-осевое движение не подлежит обсуждению для непрерывных криволинейных поверхностей, таких как рабочие колеса, лопатки турбин и сложные аэрокосмические формы.

• Сокращение времени выполнения заказа. За счет устранения очередей и ручного вмешательства между несколькими конфигурациями станков 5-осевая маршрутизация значительно ускоряет время выхода на рынок.

• Стоимость и стоимость. Хотя первоначальная почасовая ставка для 5-осевых услуг выше, общая стоимость детали часто снижается для сложных компонентов из-за более быстрого времени цикла и снижения требований к креплению.

• Оценка поставщика. Успешный аутсорсинг требует оценки опыта партнера в программировании CAM, надежности машины и встроенных возможностей проверки CMM (координатно-измерительной машины).

Понимание механики: 3 оси против 3+2 против одновременной 5 осей

Оценка возможностей обработки требует понимания кинематики станка. Физическое движение режущего инструмента относительно заготовки определяет возможные геометрии. Он также определяет необходимое время наладки, стратегию фиксации детали и точность конечной детали.

Ограничения традиционной 3-осевой обработки

Традиционные трехосные фрезерные станки работают по линейным осям X, Y и Z. Шпиндель перемещается вверх и вниз, из стороны в сторону и вперед-назад. Заготовка остается неподвижной на столе станка, зажатой в стандартных тисках. Эта конфигурация хорошо подходит для плоских призматических деталей. Однако это накладывает серьезные ограничения на многосторонние компоненты. Для обработки другой поверхности оператор должен остановить станок, разжать деталь, повернуть ее вручную и снова зажать. Каждое ручное вмешательство требует специального приспособления, такого как мягкие губки или специальные алюминиевые пластины. Каждая установка вносит новый сдвиг данных. Если вы обрабатываете отверстие при первой настройке и элемент сопряжения при второй настройке, процесс физического разжима и повторного зажима гарантирует небольшое смещение. Это увеличивает риск ошибок при суммировании допусков, из-за чего практически невозможно удерживать точные обозначения истинного положения на нескольких гранях.

Объяснение 3+2 (позиционной) обработки

Позиционная многоосная обработка, широко известная как обработка 3+2, добавляет две поворотные оси (A и B) к стандартным осям X, Y и Z. Станок поворачивает заготовку на определенный угол и фиксирует цапфовый стол или поворотную головку на месте. Затем режущий инструмент выполняет стандартное 3-осевое фрезерование на этой вновь открытой плоскости. Поворотные оси не перемещаются во время фактического процесса резки. Этот метод хорошо подходит для деталей с плоскими элементами, наклонными отверстиями или карманами в нескольких плоскостях. Это исключает ручное переворачивание детали. Вы зажимаете необработанный материал один раз, и машина поворачивается, чтобы достичь пяти сторон блока. Несмотря на высокую эффективность при позиционной работе, он не может обрабатывать непрерывные органические кривые, поскольку ориентация инструмента остается статичной во время резки.

Полная одновременная 5-осевая обработка

Одновременная многоосная обработка предполагает непрерывное синхронизированное движение всех пяти осей. Контроллер станка одновременно интерполирует оси X, Y, Z, A и B, пока инструмент взаимодействует с материалом. Это непрерывное движение поддерживает оптимальные углы контакта инструмента с поверхностью. Это единственный способ изготовления непрерывных криволинейных поверхностей. Это синхронизированное движение является основой сложной обработки на станках с ЧПУ , позволяя режущим инструментам проходить глубокие полости и серьезные подрезы без столкновений. Станок динамически регулирует вектор инструмента, сохраняя режущую кромку перпендикулярно поверхности. Для этого требуется расширенное управление центральной точкой инструмента (TCPC) в контроллере ЧПУ для расчета точного положения кончика инструмента в трехмерном пространстве при повороте поворотных осей.

Спектр расширенной обработки (5-осевой или 7-осевой)

Обрабатывающая промышленность рассматривает 5-осевую обработку как стандарт, позволяющий сбалансировать высокую точность, эффективность и стоимость. Он управляет подавляющим большинством сложных компонентов аэрокосмической, медицинской и оборонной промышленности. Переход на 7-осевые станки предполагает использование узкоспециализированного многозадачного оборудования, такого как токарные станки швейцарского типа со вспомогательными фрезерными шпинделями и контршпинделями. Эти машины предназначены для ультранишевых микрокомпонентов большого объема, таких как зубные имплантаты или крошечные часовые механизмы. Для большинства строительных и машиностроительных проектов 5-осевая обработка обеспечивает оптимальный порог производительности. Он обеспечивает жесткость, необходимую для тяжелой черновой обработки, сохраняя при этом шарнирность, необходимую для сложных чистовых проходов.

Сравнение возможностей обработки

Основные причины использования услуг 5-осевой обработки с ЧПУ

Инженеры и специалисты по закупкам должны определить конкретные причины проекта, которые требуют передовой обработки. Использование традиционных методов, когда деталь требует усовершенствованной кинематики, приводит к браку деталей, поломке инструментов и срыву сроков поставки.

Требование непрерывной сложной геометрии

Некоторые конструкции физически невозможно изготовить на стандартных вертикальных обрабатывающих центрах. Рабочие колеса, блиски и лопатки турбин имеют перекрывающиеся лопатки и серьезные подрезы. Режущий инструмент должен постоянно наклоняться, чтобы следовать аэродинамической кривизне, избегая при этом столкновений с соседними лезвиями. Органические формы, глубокие полости и сложные аэрокосмические формы требуют, чтобы инструмент динамически менял свою ориентацию. Если ваша CAD-модель содержит непрерывные составные кривые, одновременное многоосное движение является обязательным. Программное обеспечение CAM генерирует траектории движения инструмента, которые перемещают концевую фрезу со сферическим концом по поверхности, постоянно регулируя угол наклона, чтобы обеспечить постоянный шаг и предотвратить трение хвостовика инструмента о стенки детали.

Производственный мандат «Сделано в одном»

Наиболее значительным эксплуатационным преимуществом современного фрезерного оборудования является возможность обработки пяти сторон детали за один установ. Вы зажимаете необработанную заготовку один раз, используя систему крепления с нулевой точкой или приспособление «ласточкин хвост». Машина завершает переднюю, заднюю, левую, правую и верхнюю поверхности без ручного вмешательства. Такой подход «сделано в одном» исключает накопление допусков. Когда оператор вручную переворачивает деталь, микроскопический мусор или небольшие изменения зажима смещают исходную точку. Объединение настроек сводит к минимуму человеческие ошибки при обработке деталей и гарантирует превосходное выравнивание геометрических размеров и допусков (GD&T). Детали, обработанные на одной и той же установке, всегда будут сохранять идеальную концентричность и перпендикулярность относительно друг друга.

Сокращение времени выполнения заказа и сокращение очередей

Время производственного цикла редко расходуется на фактическое время резки. Детали проводят большую часть своей жизни в очередях в ожидании следующей настройки машины. Деталь, требующая шести различных 3-осевых настроек, может стоять в шести разных очередях в цехе. Объединение операций в единую систему значительно сокращает общее время выполнения проекта. Вы исключаете время ожидания между различными машинами, время, затрачиваемое на разработку индивидуальных приспособлений, и ручное вмешательство, необходимое для каждого переворота. Такая оптимизированная маршрутизация позволяет магазинам быстрее перемещать сырье и готовую продукцию, что напрямую повышает скорость вашей цепочки поставок.

Достижение превосходного качества поверхности

Отклонение инструмента портит качество поверхности. При стандартном фрезеровании для достижения дна глубокого кармана требуется длинная концевая фреза. Длинные инструменты действуют как трамплин для прыжков в воду; они вибрируют и отклоняются под действием режущих сил. Эта вибрация приводит к ухудшению качества поверхности, вызывает неточности размеров и ломает инструменты. Усовершенствованные машины наклоняют режущую головку или поворотный стол. Такой наклон позволяет машине использовать гораздо более короткие и жесткие режущие инструменты. Уменьшение отклонения инструмента и минимальная вибрация приводят к превосходному качеству поверхности и увеличению срока службы инструмента. Кроме того, наклон инструмента позволяет резать боковой стороной канавки, а не кончиком, обеспечивая более высокую эффективную скорость резания и более чистый срез.

Техническая оценка: подходит ли индивидуальная 5-осевая обработка для вашего проекта?

Не каждая деталь требует развитой кинематики. Вы должны провести техническую оценку, чтобы определить, оправдывают ли инженерные требования этот процесс. Чрезмерное определение методов производства приводит к пустой трате денег.

Требования к допускам и точности

Оцените свои рисованные выноски. Если у вас есть строгие требования к истинному положению, параллельности или перпендикулярности, охватывающие несколько граней детали, становится необходимой Выдержать допуск ±0,0005 дюйма по двум граням невероятно сложно, если вам необходимо разжать и повторно обозначить деталь между разрезами. Усовершенствованные машины поддерживают единую систему координат для всей операции. Это исключает сдвиги исходных данных и гарантирует высокую точность и повторяемость позиционирования. Линейные шкалы и поворотные энкодеры станка отслеживают точное положение детали, гарантируя, что отверстие, просверленное на левой стороне, идеально совпадет с отверстием на правой стороне. 5-осевая прецизионная обработка .

Досягаемость инструмента и ограничения жесткости

Анализируйте конструкции своих деталей на наличие глубоких карманов, высоких стенок или сложных внутренних элементов. Традиционные вертикальные обрабатывающие центры с трудом справляются с соотношением глубины к диаметру, превышающим 4:1. Отклоняя головку инструмента от стенки полости, машина может использовать короткую, короткую концевую фрезу, чтобы добраться до дна глубокого кармана. Такая жесткость предотвращает вибрацию твердых материалов и устраняет необходимость приобретения дорогих специальных инструментов для формовки. Меньшая длина калибра означает, что вы можете сильнее нажимать на инструмент, увеличивая скорость подачи и сокращая время цикла, не жертвуя стабильностью размеров.

Существенные соображения

Твердые металлы и суперсплавы усугубляют проблемы механической обработки. Такие материалы, как титан (Ti-6Al-4V), Inconel 718 и нержавеющая сталь аэрокосмического класса, выделяют огромное тепло и силы резания. Одновременные траектории инструмента оптимизируют нагрузку на стружку и скорость резания. Постоянно регулируя угол инструмента, станок обеспечивает зацепление режущей кромки с материалом по оптимальной касательной. Это равномерно распределяет тепло, предотвращает нагартование и предотвращает катастрофический выход инструмента из строя. При обработке титана решающее значение имеет поддержание постоянной нагрузки стружки. Если инструмент застревает или трется, материал мгновенно затвердевает, разрушая концевую фрезу. Непрерывное многоосное движение предотвращает это, обеспечивая плавное перемещение инструмента при сложных переходах.

Когда 3-осевой вариант остается лучшим выбором

Эффективность закупок требует знания того, когда следует сокращать объемы закупок. Использование специальной 5-осевой обработки является излишним для простых призматических деталей, плоских пластин или корпусов низкой сложности. Если деталь можно изготовить за одну или две простые установки со стандартными тисками, стандартная фреза отлично справится с этой задачей. Эти машины имеют более низкую почасовую ставку и требуют меньше времени на программирование. Их использование для обработки простых геометрических фигур экономит ваш бюджет и высвобождает возможности расширенного станка для деталей, которые действительно в этом нуждаются. Всегда согласовывайте кинематику станка со сложностью детали.

Анализ затрат и выгод комплексной обработки с ЧПУ

Финансовое обоснование передовой обработки требует учета первоначальной почасовой ставки цеха. Вы должны оценить скрытые затраты, связанные с традиционными методами производства, чтобы понять истинные финансовые последствия.

Первоначальные затраты на обслуживание и скрытые производственные затраты

Почасовая ставка современного фрезерного оборудования, несомненно, выше, чем у стандартного оборудования. Оборудование дороже, обслуживание более строгое, а программистам требуется специальная подготовка. Однако вы должны сопоставить эту премию со скрытыми затратами традиционных методов. Для нескольких ручных настроек требуется несколько пользовательских приспособлений. Проектирование и обработка мягких губок или специальных приспособлений для надгробий стоит денег и отнимает инженерные часы. Более длительное совокупное время цикла, более высокий процент брака из-за ошибок ручного обращения и необходимость в специализированных инструментах с большой досягаемостью быстро сводят на нет экономию, связанную с более низкой почасовой оплатой. Если учесть конструкцию приспособления, время наладки и количество брака, более дорогой станок часто производит более дешевую конечную деталь.

Пороговые значения объема: прототипирование и серийное производство

Объем определяет вашу рентабельность инвестиций. Для быстрого прототипирования передовая механическая обработка ускоряет доставку, устраняя необходимость проектирования и изготовления индивидуальных приспособлений для одной детали. Вы зажимаете заготовку в стандартных самоцентрирующихся тисках и немедленно обрабатываете прототип. По мере масштабирования производства с низкими и средними объемами сокращение времени цикла и снижение вмешательства оператора значительно снижают стоимость детали. Операторы могут загрузить сырье, запустить цикл прессования и уйти, позволяя одному машинисту одновременно управлять несколькими машинами.

Влияние проектирования на технологичность (DFM)

Расширенные возможности обработки меняют подход инженеров к проектированию. Вместо проектирования сложных узлов, состоящих из нескольких простых кронштейнов, соединенных болтами, инженеры могут проектировать отдельные монолитные детали. Это сокращает последующие этапы производства. Вы исключаете затраты на сварку, крепление, сборку и связанные с этим затраты на проверку нескольких подкомпонентов. Монолитные конструкции по своей природе прочнее и легче, что является огромным преимуществом в аэрокосмической и автомобильной промышленности.

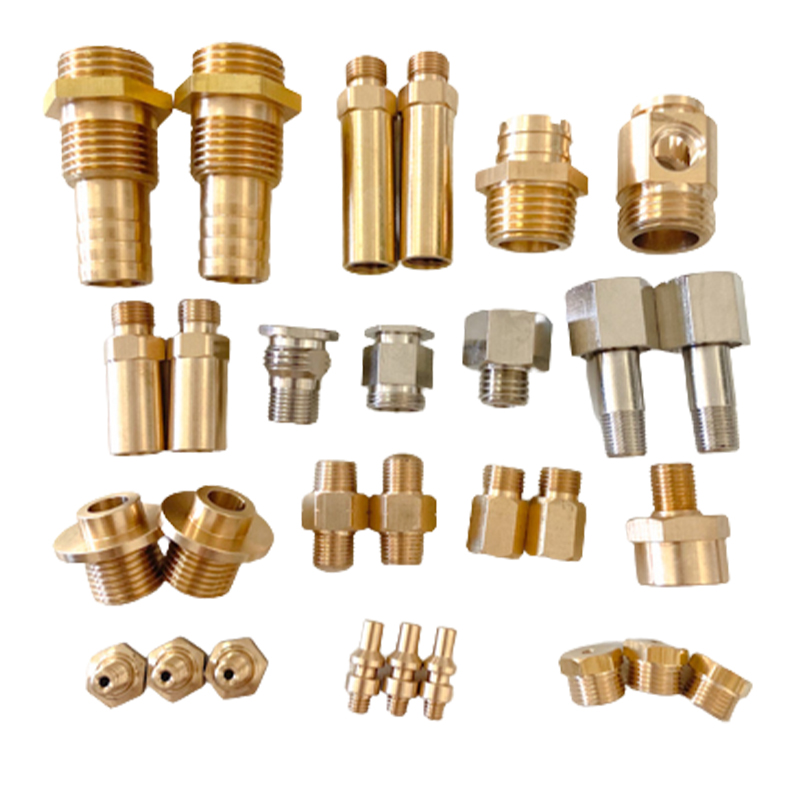

Общие применения и отраслевые стандарты для 5-осевых деталей с ЧПУ

Определенные отрасли промышленности стимулируют спрос на одновременную многоосную обработку. Эти отрасли требуют бескомпромиссного качества, сложной геометрии и строгого соблюдения нормативных стандартов.

Компоненты аэрокосмической и оборонной промышленности

Аэрокосмическая промышленность во многом зависит от передовой механической обработки. Лопатки турбин, конструктивные элементы планера и сложные корпуса двигателей требуют постоянного движения для достижения своих аэродинамических профилей. Снижение веса имеет решающее значение, поэтому детали с тонкими стенками и глубокими карманами изготавливаются из цельных титановых или алюминиевых заготовок. Поставщики, поставляющие продукцию для этих секторов, должны соблюдать строгие требования соответствия AS9100, обеспечивая строгий контроль качества и отслеживание материалов. Каждая партия материала должна иметь сертифицированные протоколы заводских испытаний, и каждый размер должен быть проверен.

Производство медицинских устройств

Медицинское производство требует органической анатомической геометрии. Ортопедические имплантаты, такие как протезы коленного и тазобедренного суставов, должны идеально соответствовать костным структурам человека. Эти сложные кривые невозможно получить на стандартных станках. Кроме того, хирургические инструменты требуют сложных деталей, изготовленных из прочных биосовместимых материалов, таких как хирургическая нержавеющая сталь, кобальт-хром и титан. Жесткость и точность современного оборудования имеют важное значение для этих жизненно важных компонентов. Медицинские магазины должны работать в соответствии со стандартами ISO 13485, обеспечивая строгий контроль партий и проверку процессов.

Автомобильная промышленность и автоспорт

В высокопроизводительных приложениях для автомобилестроения и автоспорта используются 5-осевые детали с ЧПУ для важнейших компонентов двигателя и подвески. Головки цилиндров со сложными впускными каналами требуют одновременного многоосевого доступа для плавной обработки внутренних каналов для жидкости. Блоки двигателя, специальные аэродинамические крылья и легкие стойки подвески выигрывают от единой установки. В автоспорте, где динамика жидкости и значительное снижение веса определяют производительность, передовая механическая обработка обеспечивает необходимое конкурентное преимущество. Команды могут быстро повторять проекты, переходя от САПР к готовой заготовке за дни, а не за недели.

Риски реализации и их смягчение при аутсорсинге

Аутсорсинг сложной механической обработки несет в себе присущие риски. Вы должны тщательно оценить своего партнера-производителя, чтобы убедиться, что он обладает технической инфраструктурой для своевременной поставки качественных деталей.

Оценка опыта поставщика CAM-программного обеспечения

Машинное оборудование бесполезно без экспертного программирования. Многоосные траектории невероятно сложны. Небольшая программная ошибка приведет к столкновению шпинделя с цапфой, что приведет к разрушению станка и вашей детали. Оцените компетентность поставщика услуг в использовании передового программного обеспечения для автоматизированного производства (CAM), такого как Mastercam, HyperMILL или Siemens NX. Убедитесь, что они используют программное обеспечение для моделирования цифровых двойников, такое как VERICUT, для проверки траекторий движения инструмента и предотвращения столкновений перед резкой металла. Моделирование проверяет защиту от зарезов, проверяет пределы осей и оптимизирует скорость подачи.

Протоколы контроля качества и инспекций

Изготовление сложной геометрии – это только полдела; проверяя, что это другой. Стандартные штангенциркули и микрометры не могут измерять непрерывные трехмерные поверхности. Обязательно убедитесь, что выбранный вами партнер по обработке обладает расширенными возможностями КИМ (координатно-измерительной машины). Им следует использовать сенсорное сканирование и лазерное сканирование для проверки первого изделия (FAI). Просмотрите их отчеты о проверках, чтобы убедиться, что они могут проверить истинное положение и допуски профиля поверхности по сравнению с собственной моделью САПР.

Реальность цепочки поставок и времени выполнения заказа

Возможности поставщиков напрямую влияют на сроки вашего проекта. Оцените резервирование станков цеха. Если у них есть только один современный станок и он выходит из строя на техническое обслуживание шпинделя, ваш проект останавливается. Обсудите их графики технического обслуживания, инвентарь инструментов и сети поставок сырья. Надежный поставщик поддерживает прочные отношения с поставщиками материалов, чтобы предотвратить задержки в закупке сплавов аэрокосмического класса или специализированных режущих инструментов. Спросите об их показателях безотказной работы шпинделя и о том, как они справляются с неожиданными сбоями оборудования.

Заключение

1. Экспортируйте собственные файлы САПР в форматы STEP или IGES с объединением всех твердых тел.

2. Прикрепите 2D-чертежи в формате PDF с подробным описанием важных обозначений GD&T, требований к качеству поверхности и характеристик резьбовых отверстий.

3. Определите точную марку материала и необходимые процедуры последующей обработки, такие как анодирование или термообработка.

4. Отправьте полный пакет данных проверенному поставщику оборудования для формальной проверки «Проектирование для технологичности» (DFM).

Часто задаваемые вопросы

Вопрос: Какова разница в стоимости услуг 3-осевой и 5-осевой обработки с ЧПУ?

Ответ: Хотя почасовая ставка для 5-осевых станков обычно на 20-30% выше, чем для 3-осевых станков, общая стоимость проекта часто снижается. 5-осевая обработка исключает необходимость использования нескольких специальных приспособлений, сокращает время ручной настройки и снижает процент брака, что делает ее очень рентабельной для сложных деталей.

Вопрос: Могут ли 5-осевые станки обрабатывать твердые металлы, такие как инконель и титан?

А: Да. 5-осевые станки идеально подходят для обработки суперсплавов. Наклоняя головку инструмента, они используют более короткие и жесткие режущие инструменты. Эта непрерывная регулировка поддерживает оптимальные углы зацепления инструмента, оптимизируя нагрузку на стружку, уменьшая выделение тепла и предотвращая вибрацию инструмента при обработке твердых металлов.

Вопрос: В чем разница между обработкой 3+2 и одновременной обработкой по 5 осям?

A: Обработка 3+2 поворачивает деталь на определенный угол и фиксирует оси вращения на месте перед началом резки. Одновременная 5-осевая обработка непрерывно перемещает все пять осей одновременно, пока инструмент режет, что необходимо для непрерывных криволинейных поверхностей.

Вопрос: Нужно ли мне перепроектировать детали, чтобы использовать специальную 5-осевую обработку?

О: Это не является строго необходимым, но оптимизация конструкции для 5-осевой обработки максимизирует окупаемость инвестиций. Инженеры могут объединять многокомпонентные сборки в одну монолитную деталь, устраняя затраты на последующие сварку, крепление и сборку.

Вопрос: Каких допусков можно достичь при прецизионной 5-осевой обработке?

Ответ: Высокопроизводительные 5-осевые станки обеспечивают исключительную точность. В зависимости от размера, геометрии и материала детали отраслевые стандарты обычно допускают допуски до ±0,0001 дюйма, в основном потому, что деталь остается зажатой в одной установке.

Вопрос: Как 5-осевая обработка улучшает качество поверхности?

Ответ: Улучшается качество поверхности, позволяя использовать более короткие режущие инструменты, что значительно снижает вибрацию и отклонение инструмента. Кроме того, станок может наклоняться для использования боковой части фрезы, а не вершины, обеспечивая постоянную и оптимальную загрузку стружки.

Вопрос: Сокращает ли использование 5-осевой обработки общее время выполнения проекта?

А: Да. Устраняя необходимость вручную разжимать, переворачивать и повторно зажимать детали на нескольких станках, 5-осевая обработка сокращает время очередей и ручное вмешательство. Такое объединение существенно ускоряет весь производственный процесс.
