Сколько времени нужно, чтобы сделать форму для инъекции?

Время производства для инъекционных форм варьируется в зависимости от ряда факторов и обычно занимает от нескольких недель до нескольких месяцев. Время изготовления плесени влияет на такие факторы, как сложность плесени, ее размер, требования к конструкции и выбор материала. Простые формы, часто одноэтажные и структурно базовые, могут быть завершены через 4-5 недель с использованием современного обработчивого оборудования, такого как ЧПУ и EDM. Сложные плесени, такие как те, которые с множеством лицевых зполов, точных конструкций и контурированных конструкций бегуна, требуют более длительного времени производства из-за увеличения этапов обработки и потенциальных испытаний и корректировок плесени. Кроме того, использование H13 High-Hardness Steel продлевает время обработки из-за необходимости более тонкой обработки и термической обработки. Кроме того, технология обработки, сложность производственного оборудования и планирование производства фабрики также влияют на время производства плесени. Разумное планирование производства и эффективные производственные процессы могут сократить время цикла и повысить эффективность производства.

Процесс изготовления формы впрыска

Процесс формы впрыска включает в себя ряд ключевых этапов для обеспечения точности и долговечности формы. Во -первых, форма разработана на основе требований продукта, определения структуры, размеров и системы охлаждения. Затем выполняются выбор материалов и обработка с использованием обработки ЧПУ, EDM и других технологий для изготовления основных компонентов формы. Затем выполняются сборка и отладка; Установлены стандартные компоненты, такие как направляющие штифты и пружины, и пробные прогоны проводятся для проверки частичной подгонки и производительности производства. Наконец, корректировки обработки поверхности и оптимизации завершены для обеспечения того, чтобы форма соответствовала производственным требованиям и повышает производительность и срок службы.

Анализ процессов пластиковых продуктов

• Анализ пластикового продукта

На этапе анализа пластикового продукта инженеры должны оценить точность размеров, единообразие толщины стенки, прочность на конструкцию и рабочую среду продукта, чтобы гарантировать, что конечный продукт соответствует функциональным и качественным требованиям. Считается, что свойства материала, в том числе тепло и устойчивость и усадку, также считаются оптимизацией проектного решения. Этот анализ помогает уменьшить дефекты производства, такие как боевые материалы, смягчающие следов или сварки, и повышает эффективность изготовления плесени и консистентность продукта.

• Шаги по созданию формы впрыска

Производство плесени впрыскивания обычно включает в себя несколько ключевых этапов. Во -первых, основываясь на результатах анализа продукта, разработана надлежащая структура плесени с учетом местоположения затворов, систем охлаждения и механизмов высвобождения. Затем, на стадии обработки плесени компоненты плесени точно изготовлены с использованием обработки ЧПУ, обработки электрической разряды (EDM) и других процессов, а затем полированы и собраны. Наконец, тестирование плесени проводится для регулировки параметров плесени для оптимизации качества формования и обеспечения того, чтобы размерная точность и качество поверхности конечного продукта соответствовали требованиям.

Конструкция структуры плесени

Конструкция структуры плесени является ключевым звеном для обеспечения качества пластиковых продуктов и эффективности производства. Он должен придерживаться принципов конструкции плесени. Хорошо продуманная структура плесени должна демонстрировать хорошую прочность, износостойкость и точность, а также оптимизировать системы бегуна, затвора, вентиляции и охлаждения, чтобы обеспечить однородное заполнение, быстрое охлаждение и плавное выброс. Научный дизайн сводит к минимуму дефекты, такие как Warpage, Rink Snack и линии сварки, повышение стабильности литья. Использование материалов плесени с высокой теплопроводности и долговечностью продлевает срок службы плесени, снижает затраты на техническое обслуживание и повышает общую производительность.

Определите материал плесени и выберите стандартные детали

Выбор материала плесени и стандартный выбор компонентов плесени необходимы для улучшения срока службы и продуктивности плесени. Материалы пресс -формы должны быть выбраны на основе требований продукта, объема производства и стоимости. Общие материалы включают в себя: P20, подходящие для PP/ABS Common Plastics в производстве партии малого и среднего размера; и H13 из-за его высокой устойчивости к тепло и износу, подходящей для ПК/Peek High-температурных пластмасс в массовом производстве. Кроме того, ниотлировка или хромирование поверхности материала плесени могут еще больше повысить устойчивость к износу.

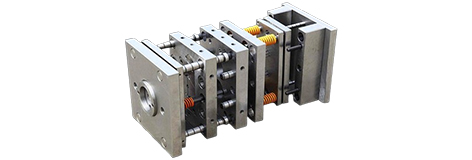

Кроме того, выбор соответствующих стандартных компонентов плесени, таких как направляющие булавки, пружины и системы охлаждения, имеет решающее значение. Покупка стандартных оснований плесени уменьшает нестандартную конструкцию деталей и время обработки, сокращая производственный цикл. В массовом производстве стандартные детали более экономически эффективны, чем пользовательские детали, и их легче заменить, минимизируя время простоя. Например, формы с низким содержанием комплектации часто используют стали P20 и стандартные основания для плесени.

Обработка деталей и сборка плесени

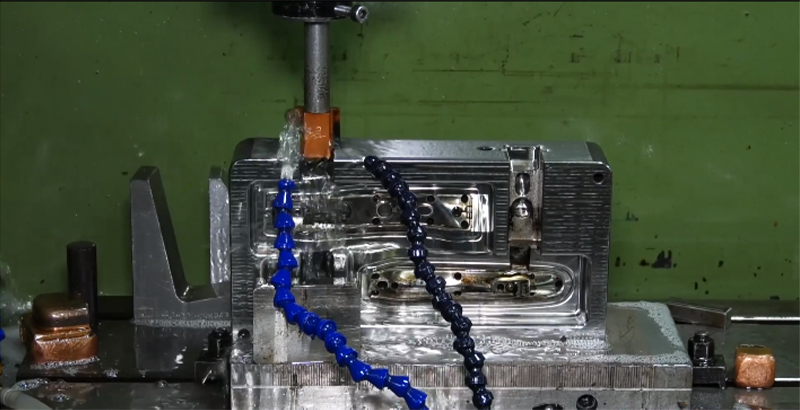

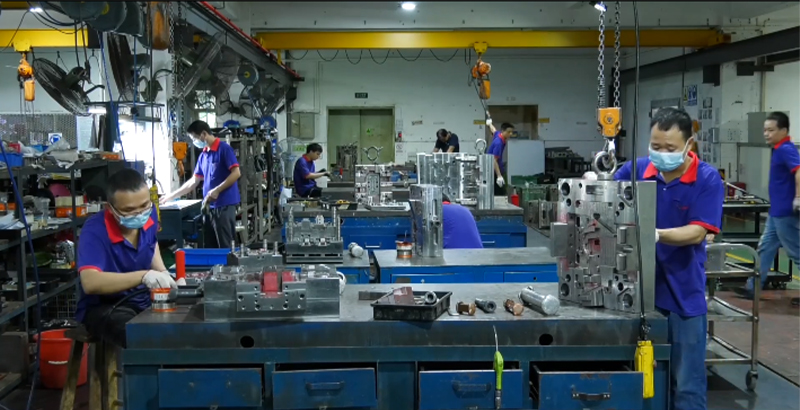

Переработка деталей и сборка пресс -формы являются ключом к обеспечению качества и точности плесени. Во -первых, основные части формы точно обрабатываются с использованием процессов с ЧПУ, поворотом, шлифованием и EDM для обеспечения точных размеров. Впоследствии обработанные детали подвергаются теплоте, гасительными и отпуска для улучшения твердости и износостойкости. Во время сборки плесени инженеры тщательно собирают компоненты, такие как ядра, полости, руководящие механизмы и системы охлаждения, и выполняют отладку с использованием красного пигмента, чтобы проверить линию расставания и зажим. Наконец, производительность плесени проверяется с помощью пробных прогонов, чтобы обеспечить ее стабильность и производительность.

Испытание плесени

Испытания плесени являются важной частью производства плесени, используемых для проверки конструкции плесени и производственных процессов, регулировки параметров и проверки дефектов. Во время испытаний плесени, во -первых, установлена ​​плесени, а параметры инъекционной формованной машины регулируются, такие как температура ствола, температура плесени, давление впрыска, давление удержания и скорость впрыска. Затем проводятся пробные прогоны для наблюдения за качеством литья пластиковых изделий и проверки на наличие дефектов, таких как вспышка, усадка, пузырьки, линии сварки, боевые действия и другие дефекты. Если обнаружены дефекты, необходимо скорректировать структуру формы или параметры процесса, и этот процесс требует нескольких корректировок. Испытательные прогоны могут включать 3-5 циклов, каждый раз, регулируя различные параметры, используя программное обеспечение для анализа потока плесени для оптимизации. Успешные пробные прогоны обеспечивают стабильное массовое производство, улучшение качества продукции и снижение последующих затрат на техническое обслуживание и корректировку.

Сводка факторов, влияющих на время производства плесени

Существует множество факторов, влияющих на продолжительность производства пластиковой инъекции, включая сложность дизайна, выбор материалов, технологию обработки и планирование производства. Например, сложность дизайна многоцелевых, слайдеров и специальных систем охлаждения увеличивает время, как и другие факторы проектирования, такие как сложность поверхности прощания или конструкция вентиляционной системы. Выбор материала включает в себя предварительно устойчивые и устойчивые к коррозии стали в дополнение к стали P20 и H13, упомянутым выше, а также различия во время термической обработки. Факторы процесса обработки включают влияние различных стадий ЧПУ, EDM и полировки, таких как разница во времени между грубыми и отделкой, или необходимость в нескольких операциях EDM. С точки зрения планирования производства, в дополнение к производственному плану завода, соображения включают в себя материальное или стандартное время выполнения.
