От САПР к готовой детали: процесс разработки формованных изделий на заказ

Введение

Превращение цифрового проекта в надежную физическую деталь требует большего, чем просто отправка файла САПР на формовочную машину. Процесс индивидуального формования объединяет проектирование продукта, инженерную экспертизу, оснастку и производственные испытания для преобразования 3D-модели в готовый компонент. Прежде чем начать производство, инженеры проверяют геометрию детали, толщину стенок, углы уклона, требования к материалам и потенциальные риски при формовании. Эти проверки помогают выявить проблемы проектирования на ранней стадии и сократить дорогостоящие изменения после изготовления формы.

Когда проект готов, следующим этапом является создание формы, на которой утвержденная геометрия преобразуется в производственный инструмент. Затем при пробном формовании предоставляются реальные образцы для размерной, функциональной и визуальной оценки. На основании результатов испытаний параметры процесса или детали пресс-формы могут быть скорректированы перед окончательным утверждением. Такой структурированный путь развития помогает производителям достигать стабильного качества, одновременно контролируя производственные риски. Понимание каждого этапа, от подготовки САПР до производственных испытаний, также позволяет покупателям принимать более обоснованные решения относительно материалов, инструментов, сроков выполнения заказа и качества конечной детали.

CAD-дизайн и DFM

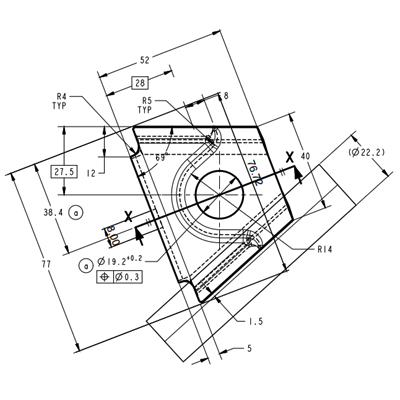

Отправьте 3D-модель CAD

Разработка изделий из литья по индивидуальному заказу начинается с создания подходящей цифровой модели. Клиент обычно отправляет файл 3D CAD, содержащий необходимую геометрию детали, размеры и ключевые конструктивные особенности. Общие форматы могут включать файлы STEP, IGES или собственные файлы САПР, в зависимости от требований проекта. Инженеры используют эту информацию, чтобы понять структуру продукта и подготовить его к формованию. На этом этапе полезно предоставить чертежи, спецификации материалов, требования к поверхности и критические допуски, если таковые имеются. Полный пакет проектирования дает команде инженеров более четкое представление о предполагаемом применении. Это также помогает создать эффективную отправную точку для процесса индивидуального формования до начала разработки инструментов.

Проверьте проект на предмет технологичности

После получения модели инженеры выполняют проверку технологичности проектирования (DFM), чтобы определить, можно ли отлить деталь эффективно и последовательно. В ходе анализа изучаются важные детали, такие как толщина стенки, углы уклона, ребра, бобышки, линии разъема, ворота и зоны выброса. Инженеры также учитывают выбранный материал и то, как он может повлиять на наполнение, охлаждение, усадку и стабильность размеров. Этот этап соединяет проектирование продукта с практическими производственными требованиями. Вместо простой проверки правильности внешнего вида модели процесс DFM выявляет особенности, которые могут создать проблемы во время создания или производства пресс-формы. Таким образом, ранняя обратная связь с инженерами может сократить количество изменений в инструментах, задержки в разработке и ненужные производственные затраты.

Выявление и устранение потенциальных проблем

Проверка DFM может выявить детали конструкции, которые необходимо улучшить до изготовления формы. Например, чрезвычайно тонкие стенки могут затруднить заполнение, а острые внутренние углы могут увеличить напряжение или усложнить обработку. Неровные участки стен также могут способствовать разной скорости охлаждения и рискам усадки, что потенциально может вызвать коробление или изменение размеров. Инженеры рекомендуют практические модификации, основанные на функциях детали и требованиях к формованию. Эти изменения могут включать корректировку толщины стенок, добавление подходящих радиусов, улучшение углов уклона или изменение положения определенных элементов. Решение таких проблем до создания пресс-формы помогает создать более готовую к производству конструкцию и обеспечивает более плавный переход от утвержденной модели САПР к пробному формованию и окончательному производству деталей.

Прототипирование

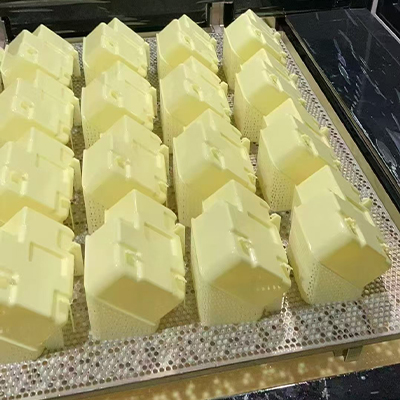

Создайте быстрый прототип

Прежде чем инвестировать в производственное оборудование, создайте физический образец, который поможет убедиться, что конструкция работает так, как ожидалось. В зависимости от геометрии детали, требований к материалам и графика разработки производители могут использовать 3D-печать, обработку на станках с ЧПУ или вакуумное литье для создания раннего прототипа. Эти методы позволяют инженерам превратить утвержденную модель САПР в осязаемую деталь без немедленного создания производственной формы. Прототип может выявить проблемы, которые трудно обнаружить на экране компьютера, например неожиданные помехи, плохие пропорции, трудную сборку или неподходящее расположение элементов. Это также дает команде разработчиков возможность проанализировать внешний вид компонента и обращение с ним, прежде чем переходить к более дорогостоящим этапам оснастки.

Тестовый образец

Затем прототип оценивается на соответствие, форму и функциональность, прежде чем клиент приступит к изготовлению пресс-формы. При тестировании на посадку проверяется, правильно ли соединяется деталь с сопрягаемыми компонентами, а при оценке формы основное внимание уделяется размерам, внешнему виду и общей геометрии. Функциональное тестирование проверяет, работают ли важные функции должным образом в реалистичных условиях. В зависимости от применения команды могут проверять усилие сборки, движение, герметичность или основные механические характеристики. Результаты этих испытаний могут привести к небольшим корректировкам конструкции еще до заказа производственного инструмента. Этот шаг помогает снизить риск обнаружения серьезных проблем после того, как пресс-форма уже изготовлена. Проведя раннюю проверку физической части, покупатели могут с большей уверенностью переходить к изготовлению изделий, изготовленных по индивидуальному заказу.

Изготовление инструментов и форм

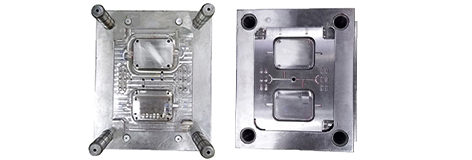

Создайте специальную форму

После утверждения дизайна и прототипа проект переходит к изготовлению пресс-форм по индивидуальному заказу. Квалифицированные машинисты используют станки с ЧПУ для резки основы пресс-формы, полостей, стержней и других точных элементов в соответствии с окончательными данными САПР. В зависимости от конструкции детали и ожидаемого объема производства инструмент может быть изготовлен из алюминия, предварительно закаленной стали или закаленной инструментальной стали. Обработка на станке с ЧПУ устанавливает ключевые размеры и геометрию, необходимые для точного формования. На этом этапе инженеры также проверяют критические области, такие как разделяющие поверхности, расположение эжекторов, литников и вставок. Тщательная механическая обработка важна, поскольку точность формы напрямую влияет на стабильность готовых деталей на протяжении всего процесса формования по индивидуальному заказу.

Точная настройка инструмента для производства

Обработка на станке с ЧПУ создает основную геометрию формы, но перед тем, как инструмент будет готов к производству, требуется дополнительная обработка. Механики полируют выбранные поверхности полостей для достижения необходимого внешнего вида и уменьшения потенциальных дефектов на формованных деталях. В то же время в форму встроены линии охлаждения, которые помогают контролировать температуру во время повторяющихся циклов формования. Правильное охлаждение обеспечивает более стабильное время цикла и может уменьшить проблемы, связанные с неравномерной усадкой или короблением. Инженеры также могут проверить движение выталкивания, выравнивание формы, вентиляцию и другие функциональные детали во время окончательной подготовки. Эти корректировки помогают обеспечить надежную работу специальной формы во время тяжелого производства, сохраняя при этом требования к размерам и внешнему виду, установленные на более ранних этапах разработки.

Отбор проб и тестирование

Проведите испытание T1

После изготовления новой формы завод проводит испытание Т1 для производства первой партии тестовых деталей. Пластиковая смола впрыскивается в форму в контролируемых технологических условиях, что позволяет инженерам оценить, как инструмент работает с выбранным материалом. Испытание помогает выявить проблемы, которые могут быть незаметны во время обработки пресс-формы, включая неполное заполнение, заусенцы, вмятины, линии сварки или проблемы с выталкиванием. Инженеры также наблюдают за циклом формования и оценивают общий внешний вид образцов. Испытание T1 обеспечивает важную контрольную точку перед утверждением производства, предоставляя команде реальные отлитые детали, которые можно сравнить с исходным дизайном САПР и требованиями проекта.

Осмотрите и уточните форму

После изготовления образцов Т1 инженеры проводят детальную проверку качества, чтобы сравнить физические детали с утвержденным файлом САПР и техническими чертежами. Критические размеры измеряются с использованием соответствующего контрольного оборудования, а также проверяются внешний вид и функциональные характеристики. Если в образцах обнаруживаются отклонения размеров или дефекты формования, команда инженеров связывает проблему с инструментом или процессом. Возможные исправления могут включать изменение размеров полости, корректировку разделительной зоны, улучшение вентиляции или доработку литника и системы охлаждения. Эти изменения помогают приблизить формованную деталь к требуемым характеристикам. Повторный отбор проб и проверка гарантируют, что изготовленные по индивидуальному заказу формованные изделия проходят надлежащую проверку перед переходом к стабильному массовому производству.

Производство литья

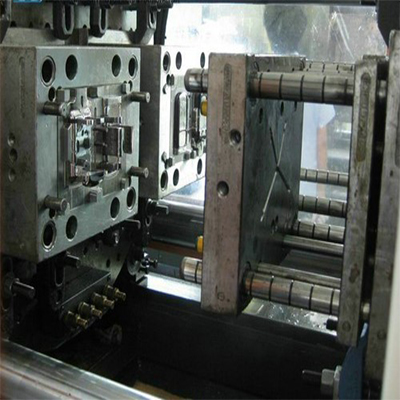

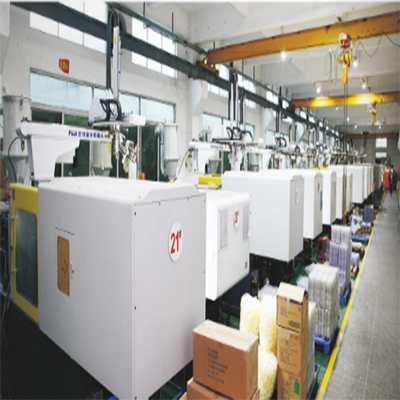

Настройка литьевой машины

После того, как образцы прошли проверку и форма получила одобрение на производство, следующим этапом является производственное формование. Рабочие устанавливают утвержденную форму в подходящую машину для литья под давлением в зависимости от размера инструмента, силы зажима и требований к деталям. Форма тщательно выравнивается и закрепляется, чтобы обеспечить стабильную работу во время повторяющихся циклов. Затем операторы подключают необходимые линии охлаждения и другие вспомогательные системы перед загрузкой указанной пластиковой смолы. Настройки машины, включая температуру, скорость впрыска, давление и время охлаждения, настраиваются в соответствии с проверенными параметрами процесса. Правильная настройка помогает поддерживать постоянные условия формования и снижает риск возникновения дефектов в начале производства.

Растопите и впрысните сырье

Когда машина готова, выбранное сырье подается в блок впрыска, где нагреватели постепенно доводят пластик до необходимой температуры обработки. Затем расплавленная смола проталкивается через сопло и впрыскивается в полость формы под контролируемым давлением. Внутри инструмента материал заполняет заданную геометрию перед упаковкой и охлаждением. После достаточного охлаждения форма открывается и компоненты выталкивателя высвобождают готовую деталь. Этот цикл повторяется автоматически для поддержания эффективного производства. На протяжении всего цикла операторы контролируют ключевые условия процесса и проверяют образцы, чтобы выявить изменения во внешнем виде или размерах. Стабильный контроль температуры, давления и охлаждения необходим для производства стабильных формованных изделий по индивидуальному заказу в объеме производства.

Отделка и контроль качества

Обрезать вспышку и ворота

После литья под давлением детали могут иметь небольшое количество избыточного пластика вокруг литников, линий разъема или других участков формы. Рабочие удаляют этот материал путем обрезки, резки или других подходящих методов отделки. С вспышкой и воротами следует обращаться осторожно, чтобы не повредить функциональные поверхности или важные размеры. Для некоторых изделий, изготовленных по индивидуальному заказу, дополнительная обработка может включать легкую полировку, удаление заусенцев, сверление или сборку, в зависимости от конечного применения. На этапе отделки улучшается внешний вид и подготавливается каждая деталь к проверке и упаковке. Последовательный метод обрезки особенно важен для деталей с жесткими требованиями к размерам, видимых поверхностей или элементов, которые должны точно соответствовать другим компонентам во время окончательной сборки.

Завершите окончательную проверку качества

Перед отправкой инспекторы проводят окончательную проверку качества, чтобы подтвердить соответствие готовых деталей утвержденным требованиям. Измерения сравниваются с данными САПР и техническими чертежами, а важные элементы проверяются на точность и согласованность размеров. В зависимости от применения образцы также могут подвергаться основным испытаниям на прочность, сборку, герметизацию или функциональные испытания. Инспекторы проверяют детали на наличие видимых дефектов, таких как заусенцы, вмятины, коробление, царапины или неполное заполнение. Любые несоответствующие детали идентифицируются и отделяются перед упаковкой. Эта окончательная проверка обеспечивает дополнительный контроль качества между формовкой и доставкой, помогая гарантировать, что клиент получит детали, соответствующие согласованным спецификациям и готовые к использованию по назначению.
