Штамповка — это то же самое, что ковка?

Путают ли когда-нибудь специалисты по производству и дизайнеры продукции штамповку с ковкой? Удивительно, но они часто так делают. Оба являются основополагающими методами металлообработки. Однако они манипулируют сырьем принципиально разными способами. Эта, казалось бы, незначительная путаница часто приводит к дорогостоящим производственным ошибкам, задержке выпуска продукции и нарушению структурной целостности.

Чтобы справиться с этими сложностями, инженеры должны разобраться в механике каждого метода. Мы изучим нюансы процесса штамповки металла , сравним его с ковкой и предоставим полезную информацию, необходимую для принятия обоснованного и экономически эффективного инженерного решения для вашего следующего проекта.

Что такое процесс штамповки металла?

Чтобы принять правильное производственное решение, необходимо сначала понять фундаментальную механику этих технологий. Штамповка металла является преимущественно холодным методом производства. Он преобразует плоские металлические листы, часто называемые заготовками или рулонами, в заданную геометрию. В отличие от литья или формования, требующего плавления жидкого металла, штамповка опирается на чистую механическую силу, которая срезает, изгибает и растягивает материал до его окончательной формы.

Когда инженерам требуются десятки тысяч одинаковых тонкостенных компонентов, они обычно прибегают к этому методу. Быстрое время цикла стрельбы обеспечивает беспрецедентную повторяемость. Эта эффективность делает его основой современного массового производства.

Механика формовки листового металла

Операция начинается в заводском цехе, где в мощный пресс подается непрерывный рулон металла. Во время работы машины специальные инструменты оказывают огромное давление, заставляя сырье принимать желаемую форму.

Если углубляться дальше, формовка листового металла включает в себя несколько различных механических действий. Они часто выполняются одновременно или последовательно в прессе:

• Вырубка: вырезание первоначального плоского силуэта из большего листа. Обычно это служит основополагающим шагом.
• Изгиб: применение целенаправленной силы для создания углов, V-образных или U-образных форм без разрушения поверхности материала.
• Перфорация: прокалывание отверстий или создание определенных вырезов. Удаленный материал выпадает и обычно перерабатывается как металлолом.
• Чеканка монет: сжатие металла под сильным давлением между двумя штампами для отпечатка точных деталей поверхности, краев или текста, что очень похоже на чеканку монеты.
• Отбортовка: сгибание края детали под углом 90 градусов для создания обода. Это действие значительно повышает структурную жесткость тонкой стенки.

Роль пресс-инструмента в штамповке

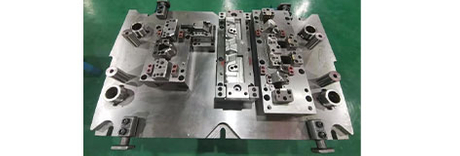

Настоящее инженерное чудо, стоящее за этой скоростью, полностью заключается в специально разработанных инструментах. Штамповый комплект состоит из нижней неподвижной формы и верхних подвижных пуансонов. Эти инструменты изготовлены с микроскопической точностью. Например, при изготовлении автомобильных деталей из листового алюминия по индивидуальному заказу допуски на оснастку часто должны находиться в пределах ±0,05 мм. Если зазор между пуансоном и матрицей отличается хотя бы на долю миллиметра, листовой металл порвется, сморщится или пострадает от сильного пружинения, что является естественной тенденцией металла возвращаться в плоское состояние.

Кроме того, для сложного непрерывного производства производители применяют прогрессивную штамповку. Представьте себе непрерывную полосу металла, проходящую через множество последовательных станций внутри одного инструмента. Каждая станция выполняет отдельную операцию. К тому времени, когда металл достигает конца линии, полностью изготовленная деталь падает в сборный бункер, часто со скоростью, превышающей сотни ударов в минуту.

Что такое процесс ковки?

Если штамповка — это точное искусство складывания плоских листов, то ковка — это грубая наука дробления твердой массы. Процесс ковки включает захват твердого металла, обычно толстых заготовок, слитков или прутков, и придание ему индивидуальных трехмерных форм с использованием локализованных сил сжатия. Этот метод, осуществляемый с помощью массивных механических молотков или гидравлических прессов, не разрезает металл; оно вытесняет его.

Горячая ковка против холодной ковки

В зависимости от сплава и требуемой геометрии объемная деформация может осуществляться на разных термических стадиях:

• Горячая ковка: металл нагревается значительно выше температуры рекристаллизации, а для стали часто раскаляется докрасна при температуре более 1000 ° C. Этот экстремальный нагрев делает твердый блок очень податливым, позволяя ему проникать в сложные полости матрицы с меньшим механическим сопротивлением, предотвращая при этом деформационное упрочнение.
• Холодная ковка: этот подход, выполняемый при комнатной температуре или близкой к ней, требует значительно большей мощности пресса. Тем не менее, он обеспечивает превосходную точность размеров, превосходное качество поверхности и повышенную прочность на разрыв благодаря эффекту деформационного упрочнения. Он является фаворитом для производства высокопрочных крепежных деталей, болтов и шестерен.

Как ковка меняет структуру зерна

Самое глубокое преимущество дробления твердого металла лежит на микроскопическом уровне. Металлы обладают кристаллической зернистой структурой. Когда компонент обрабатывается, например, вырезается из цельного блока, внутреннее зерно разрушается, создавая микроскопические слабые места.

Напротив, во время ковки сильная сжимающая сила заставляет внутреннее зерно растекаться и идеально совмещаться с внешними контурами детали. Этот непрерывный, непрерывный поток зерен устраняет внутренние пустоты, пористость и микротрещины. Следовательно, кованые компоненты обладают исключительной структурной целостностью и непревзойденной усталостной прочностью, что делает их незаменимыми в приложениях, несущих критические нагрузки.

Штамповка металла против ковки: объяснение основных различий

Чтобы окончательно ответить, чем различаются эти методы, мы должны оценить их по множеству инженерных и экономических параметров. Матрица ниже предлагает прямое и объективное сравнение.

Ввод материала и состояние

Наиболее заметное расхождение наблюдается на заводском водозаборе. Манипуляции с листовым металлом основаны на плоской заготовке, а это означает, что толщина готовой детали, как правило, одинакова повсюду, за исключением случаев, когда она намеренно растянута. Напротив, при ковке используются твердые куски металла. Такой объемный подход позволяет инженерам проектировать массивные трехмерные конструкции, тяжелые твердые поперечные сечения и изделия различной толщины, которые просто невозможно сложить из плоского листа.

Прочность и долговечность

При оценке предела прочности и текучести в лабораторных условиях однозначно доминируют кованые детали. Поскольку штамповочный пресс просто сгибает или разрезает лист, внутренняя структура зерен активно разрушается на краях среза. Хотя штампованные детали обладают высокой прочностью и идеально подходят для конструкционных ограждений или кронштейнов, они не выдерживают постоянной циклической усталости. Для несущих конструкций, подверженных высоким ударным нагрузкам, непрерывный поток зерен кованой детали остается строгим инженерным условием.

Скорость производства и масштабируемость

В сфере массового производства безраздельно господствует штамповочный пресс. После установки и калибровки прогрессивной матрицы система может работать с минимальным вмешательством человека, выбрасывая детали в быстром ритме. Ковка по своей сути методична и медленна. Даже при использовании автоматизированной робототехники, обрабатывающей раскаленные заготовки, цикл нагрева, перемещения, многократного удара и охлаждения является трудоемкой и энергозатратной реальностью.

Тенденции отрасли: развивающаяся ситуация в области обработки металлов давлением

Производственный сектор в настоящее время переживает масштабные изменения, вызванные рынками электромобилей и аэрокосмической отрасли. В автомобильном мире неустанное стремление к уменьшению веса для увеличения срока службы аккумуляторов довело манипуляции с листовым металлом до абсолютных пределов. Производители все чаще применяют горячую штамповку сверхвысокопрочных борсодержащих сталей. Этот гибридный подход позволяет им создавать невероятно жесткие и легкие компоненты шасси, которые повышают безопасность при столкновении, не увеличивая при этом объем. Несмотря на то, что при этом используется тепло, по сути, он остается процессом формования листов, отличным от объемного смещения при ковке.

Одновременно аэрокосмический и оборонный секторы внедряют инновации в области точной ковки. Поскольку спрос на титан и современные суперсплавы для реактивных двигателей и компонентов самолетов растет, ковочные предприятия внедряют сложное программное обеспечение для термического моделирования. Это гарантирует, что каждый твердый металлический блок сжат без внутренних дефектов, что соответствует требованиям к нулевой отказоустойчивости, необходимым для современной авиации. Обе отрасли демонстрируют, как эти традиционные методы адаптируются к передовым технологическим требованиям.

Различия в инструментах: пресс-инструмент против ковочных штампов

Машины и инструменты, используемые в этих процессах, представляют собой две совершенно разные отрасли машиностроения. Понимание эксплуатационных нагрузок на это оборудование помогает понять, почему производственные затраты масштабируются по-разному.

Проектирование пресс-оснастки для штамповки металлов

Проектирование оснастки для листового металла — это мастер-класс по управлению зазорами. Инженеры должны учитывать особые механические свойства катушки, подаваемой в машину. Если пуансон находится в полости штампа слишком плотно, металл будет истираться, создавая трение, которое быстро разрушает пресс-инструмент . Если он слишком свободен, металл скорее сгибается, чем разрезается, оставляя неровные заусенцы и бракованные детали.

Конструкторам также необходимо рассчитать вышеупомянутое пружинение. Инструменты часто проектируются так, чтобы перегнуть металл на долю градуса. Когда давление сбрасывается, металл расслабляется точно до указанного допуска. Изготовленные из закаленной инструментальной стали или карбида вольфрама, эти матрицы способны сохранять остроту режущей кромки в течение миллионов циклов.

Проектирование штампов для процесса ковки

С другой стороны, ковочные штампы работают в жестокой, хаотичной среде. Им не требуются микроскопические зазоры при срезе, как у штамповочного пуансона, но они должны выдерживать условия, при которых стандартный инструмент мгновенно расплавится.

Во время горячей ковки на холодную матрицу неоднократно воздействует металл, нагретый до температуры более 1000°C, с последующим быстрым охлаждением за счет испарения смазочных материалов. Этот резкий температурный цикл вызывает растрескивание поверхности, известное как тепловая проверка. Более того, поскольку твердый металл измельчается и течет, возникает огромное трение. Поэтому ковочные штампы изготавливаются из специализированных инструментальных сталей для горячей обработки, в которых ударная вязкость, ударопрочность и термическая стабильность отдаются предпочтение остроте кромок.

Великие дебаты: штампованные или кованые ножи и ручные инструменты

Эти производственные дебаты часто переходят на потребительский рынок, особенно в отношении кулинарных ножей, садового инвентаря и ручных инструментов. Если взглянуть на маркетинговую шумиху, можно увидеть, как метод производства напрямую влияет на повседневную производительность.

Кованые ножи и инструменты

Прослеживая свою родословную от традиционного кузнечного дела, современные кованые ножи создаются методом прямой ковки. Нагретому стержню из высокоуглеродистой стали придается форма.

Потребители могут легко отличить кованые ножи по больстеру, который представляет собой толстый и тяжелый кусок стали, соединяющий лезвие и рукоятку. Они имеют более толстый стержень и больший общий вес, что делает их жестким, идеально сбалансированным инструментом, устойчивым к изгибу и облегчающим измельчение. Из-за интенсивных затрат труда и энергии они требуют премиальных цен.

Штампованные ножи и инструменты

Достижения в области лазерной резки и точной штамповки произвели революцию в индустрии столовых приборов. Штампованные ножи штампуются непосредственно из крупных листов высококачественной нержавеющей или углеродистой стали, затем подвергаются термообработке и шлифуются до острого края.

Не имея традиционного тяжелого валика, эти лезвия сохраняют одинаковую толщину от рукоятки до кончика. Они значительно легче, что снижает усталость запястий во время длительной подготовительной работы. Поскольку они вырезаны из плоских листов, они обладают превосходной гибкостью, что делает их идеальными для таких задач, как филетирование. Самое главное, чрезвычайная эффективность производственного процесса делает эти инструменты очень доступными, обеспечивая исключительную ценность без ущерба для сохранения кромки.

Как выбрать между формовкой листового металла и ковкой для вашего проекта

Выбор правильного производственного маршрута является критически важным моментом, который определяет безопасность продукции, бюджет цепочки поставок и время выхода на рынок. Менеджеры по закупкам и инженеры должны сопоставлять свои конкретные требования с физическими реалиями каждого процесса.

Когда следует выбрать процесс штамповки металла

Этот метод является окончательным выбором, когда экономическая эффективность в масштабе является основным фактором, при условии, что структурные требования допускают использование листового металла.

Массивные объемы производства: Штамповка является бесспорным лидером в области масштабируемости больших объемов. Если для вашего проекта требуется 50 000 единиц или более, высокие первоначальные затраты на инструменты быстро окупятся. Со временем стоимость производства каждой отдельной единицы падает до долей цента.

Тонкостенные или легкие конструкции. Если вашим компонентом является электронный корпус, структурный кронштейн или панель кузова автомобиля, для него требуется однородная тонкая стенка, обычно толщиной от 0,1 мм до 10 мм. Штамповка специально разработана для обработки плоских листов, что делает ее идеальным выбором для применений, где снижение общего веса имеет решающее значение.

Сложные вырезы и перфорация. Прогрессивные штампы могут пробивать в детали десятки сложных отверстий, пазов и геометрических фигур за один ход. Достижение такого же уровня сложной перфорации на цельной кованой детали потребует обширных и дорогостоящих операций вторичной обработки с ЧПУ.

Когда выбирать процесс ковки

Ковка не подлежит обсуждению, когда разрушение материала может привести к катастрофическим результатам. Он остается золотым стандартом для тяжелых условий эксплуатации и несущих нагрузок.

Экстремальное механическое напряжение. Основное преимущество здесь — металлургическое. Выравнивая внутреннюю структуру зерен по контурам детали, ковка обеспечивает превосходную прочность на разрыв и ударопрочность. По этой причине критически важные компоненты автомобильной трансмиссии, шасси для аэрокосмической отрасли и промышленные клапаны высокого давления изготавливаются строго коваными.

Массивная трехмерная геометрия: штамповка ограничивается складыванием плоской заготовки. Если для вашей детали требуется разная толщина по всему поперечному сечению, например, тяжелая головка молотка или толстый шатун двигателя, ее необходимо сжать из цельного куска материала.

Безопасность важнее удельной стоимости: в жестко регулируемых отраслях более низкие скорости производства и более высокие затраты на единицу штамповки являются необходимыми компромиссами, чтобы гарантировать максимальную структурную целостность и безопасность пользователя.

Часто задаваемые вопросы

Штамповка металла дешевле ковки?

Да, но это сильно зависит от вашего объёма производства. Первоначальное проектирование и изготовление нестандартной оснастки требуют значительных первоначальных капиталовложений. Однако, поскольку прессы могут работать сотни раз в минуту, затраты на рабочую силу и энергию на одну деталь резко падают. При больших объемах штамповка обходится значительно дешевле. Ковка требует нагрева металла, перемещения его между штампами и обширной вторичной механической обработки, и все это приводит к повышению себестоимости единицы продукции независимо от объема.

Может ли штампованная деталь быть такой же прочной, как кованая?

С чисто металлургической точки зрения нет. Хотя производители могут использовать сверхвысокопрочные стальные сплавы для создания прочных компонентов из листового металла, фундаментальная механика процесса включает резку и изгиб зеренной структуры металла. Это создает присущие слабые места на кромках сдвига и узких радиусах. Ковка сжимает и выравнивает зеренную структуру, не разрывая ее, создавая непрерывный поток силы по всей твердой массе. Штампованная деталь отлично подходит для корпусов, но не может заменить кованую деталь в условиях больших нагрузок.

При штамповке металла используется тепло?

Традиционная штамповка — это исключительно процесс холодной штамповки, выполняемый при комнатной температуре для сохранения качества поверхности и предотвращения термической деформации. Однако существует специализированная подкатегория, известная как горячая штамповка или закалка прессом, которая в основном используется в автомобильной промышленности. В этом сценарии листы борсодержащей стали нагреваются в печи, быстро штампуются и одновременно закаливаются в матрице для обеспечения чрезвычайной твердости. Хотя он использует тепло, он по-прежнему манипулирует тонким листовым металлом и заметно отличается от объемной деформации при горячей ковке.

Может ли штамповка заменить ковку в автомобилестроении?

В конкретных сценариях облегчения — да. Инженеры-автомобилестроители все чаще заменяют тяжелые кованые стальные кронштейны и компоненты подвески сверхпрочной сталью горячей штамповки или прецизионно штампованными алюминиевыми сплавами. Хотя эти штампованные детали не имеют такой же твердой массы, как кованые детали, их специально разработанная геометрия и улучшенные свойства материала обеспечивают достаточную прочность и при этом значительно снижают вес автомобиля. Однако внутренние детали двигателя и компоненты трансмиссии по-прежнему требуют ковки.

Как отличить штампованную деталь от кованой?

Визуальный осмотр обычно выявляет метод изготовления. Штампованная деталь будет иметь одинаковую толщину материала по всему телу. Вы также заметите следы среза или небольшие заусенцы вдоль кромок среза и видимые радиусы изгиба. Кованая деталь обычно имеет различную толщину, сплошное тяжелое поперечное сечение и линию разъема, где встречаются две половины ковочной матрицы. В кованых деталях также отсутствуют острые перфорированные отверстия, типичные для штамповки листового металла.

Сотрудничайте с экспертами по точному производству

Понимание фундаментальных металлургических и механических различий между этими процессами — первый шаг к оптимизации вашей цепочки поставок. Независимо от того, требуется ли вашему проекту быстрая масштабируемость тонкостенных корпусов или непревзойденная структурная целостность цельных металлических компонентов, выбор подходящего партнера-производителя имеет решающее значение. Чтобы изучить передовые решения для автомобильного алюминиевого листового металла, возможности прессования с жесткими допусками и экономичные производственные стратегии, адаптированные к вашим точным техническим спецификациям, посетите Yeeshine Tech сегодня.
