В чем разница между штамповкой металла и механической обработкой?

При разработке металлических компонентов выбор правильного метода производства может повлиять на стоимость, точность и скорость производства. Два широко используемых процесса — это штамповка металла и обработка на станках с ЧПУ, каждый из которых предназначен для различных производственных нужд. Штамповка металла придает листовому металлу определенные формы с помощью штампов и прессов высокого давления, что делает его идеальным для производства больших объемов однородных деталей. Напротив, обработка с ЧПУ удаляет материал из цельных металлических блоков с помощью режущих инструментов с компьютерным управлением, что позволяет производителям создавать очень точные и сложные геометрические формы.

Понимание различий между этими двумя методами помогает инженерам и покупателям выбрать наиболее эффективное решение для своих проектов. В то время как штамповка часто обеспечивает более высокую производительность и более низкие затраты при массовом производстве, механическая обработка обеспечивает гибкость и жесткие допуски для нестандартных или мелкосерийных деталей. Сравнение их преимуществ, ограничений и подходящих применений может помочь определить, какой процесс дает наилучшие результаты для конкретного металлического компонента.

Основы штамповки металла

Штамповка металла — это процесс формовки, используемый для формирования точных компонентов из листового металла с помощью контролируемого давления и специальных инструментов. Процесс обычно начинается с операций штамповки (вырубки/рисования), когда плоские металлические листы разрезаются на определенные контуры или постепенно формируются в более глубокие формы. Вырубка отделяет необходимую деталь от листа, а вытяжка растягивает материал для создания объемных конструкций, таких как чашки или корпуса.

Ключевым фактором получения точных результатов является структура инструмента (пуансон/матрица). Пуансон применяет силу к металлу, проталкивая его в матрицу или через нее, что определяет окончательную форму детали. Правильная конструкция инструмента обеспечивает повторяемость размеров и гладкие кромки во время производства.

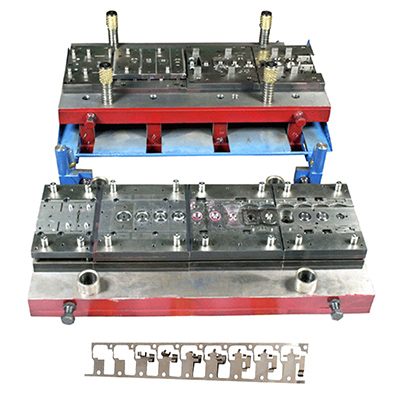

При больших объемах производства многие заводы полагаются на системы непрерывного производства (прогрессивные штампы). В этой установке металлическая полоса проходит через несколько станций в пределах одного набора штампов. Каждая станция выполняет разные операции, например резку, гибку или формовку, до тех пор, пока готовая деталь не будет эффективно изготовлена ​​в непрерывном рабочем процессе.

Плюсы штамповки металла

Преимущества штамповки включают в себя: высокий уровень использования материала и высокую производительность, что делает ее одним из наиболее эффективных методов крупномасштабного производства. Поскольку детали изготавливаются непосредственно из листового металла, этот процесс сводит к минимуму количество отходов и позволяет производителям максимально эффективно использовать сырье. Эта эффективность помогает снизить производственные затраты, особенно при производстве тысяч или миллионов идентичных компонентов. Кроме того, штамповочные прессы могут работать на высоких скоростях, что позволяет заводам непрерывно производить детали с постоянным качеством. После того, как инструменты подготовлены, один и тот же набор штампов позволяет многократно создавать детали с минимальными вариациями. Эти преимущества делают штамповку металла особенно подходящей для таких отраслей, как автомобилестроение, электроника и бытовая техника, где требуется большое количество стандартизированных деталей. Для предприятий, планирующих массовое производство, штамповка часто обеспечивает баланс скорости, контроля затрат и стабильного качества продукции.

Минусы штамповки металла

Основными ограничениями являются: ограничение тонкого материала, сложная оснастка, требования к пластичности материала и пределы допуска упругого возврата. Поскольку штамповка в основном работает с листовым металлом, более толстые материалы часто трудно эффективно формовать с помощью этого метода. Другая проблема заключается в разработке инструментов; изготовление прецизионных штампов и пуансонов может быть дорогостоящим и трудоемким, особенно для сложных деталей. Кроме того, для процесса формовки требуются металлы с достаточной пластичностью, чтобы их можно было сгибать или растягивать без растрескивания. Поэтому некоторые материалы могут оказаться непригодными для штамповки. Наконец, когда металл формируется под давлением, он может слегка вернуться к своей первоначальной форме, создавая так называемое пружинение. Этот эффект может повлиять на точность размеров, и его необходимо тщательно контролировать во время проектирования инструмента и настройки процесса.

Процессы обработки с ЧПУ

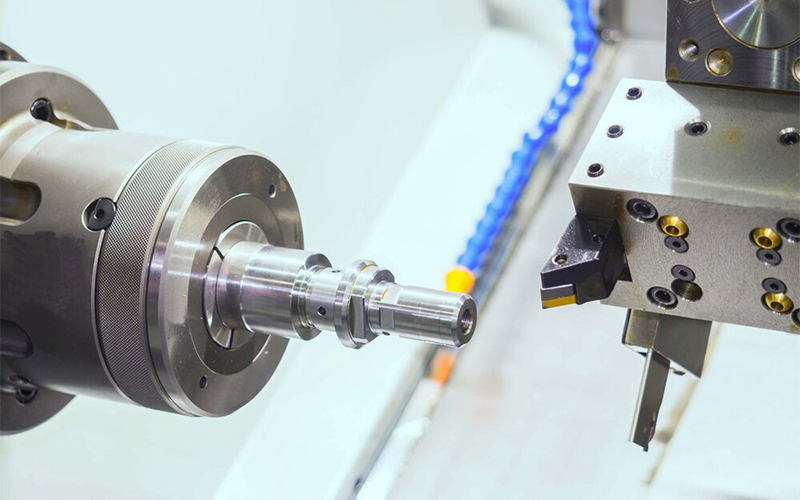

Обработка на станке с ЧПУ включает в себя несколько ключевых процессов, которые формируют металл с точностью, контролируемой компьютером. При фрезеровании используется вращающийся режущий инструмент для удаления материала с неподвижной заготовки, создания пазов, карманов и сложных поверхностей. Токарная обработка обычно выполняется на токарном станке с ЧПУ, где металлическая деталь вращается, в то время как режущий инструмент обрезает внешний диаметр, чтобы сформировать цилиндрические формы, такие как валы или штифты. Шлифование в основном используется для финишной обработки, с применением абразивного круга для удаления небольшого количества материала и улучшения гладкости поверхности. В совокупности эти процессы помогают производителям производить точные компоненты надежных размеров и стабильного качества.

Преимущества обработки ЧПУ

Основными преимуществами являются: высокая точность, высокая гибкость конструкции и возможность производить сложные детали с постоянным качеством. При обработке с ЧПУ используются инструменты с компьютерным управлением для точного удаления материала, что позволяет производителям достигать жестких допусков и детальной геометрии. Он работает со многими типами металлов и инженерных пластиков, что делает его пригодным для различных отраслей промышленности. Еще одним преимуществом является то, что изменения в конструкции можно быстро реализовать путем обновления цифровой программы, а не замены физических инструментов. Такая гибкость делает обработку с ЧПУ идеальной для прототипов, индивидуальных компонентов и мелкосерийного производства, где важны точность и адаптируемость.

Недостатки обработки с ЧПУ

Основными ограничениями обработки с ЧПУ являются: относительно более высокие производственные затраты для больших партий и более длительное время обработки по сравнению с процессами формовки. Поскольку этот метод удаляет материал из твердого блока, часть сырья становится отходами во время резки. Кроме того, обработка сложных деталей может потребовать выполнения нескольких операций и использования специализированных инструментов, что может увеличить время наладки. Оборудование с ЧПУ и квалифицированные операторы также увеличивают общую стоимость производства. Для очень больших объемов производства простых деталей другие методы, такие как штамповка или литье, могут обеспечить более высокую эффективность и более низкие затраты на единицу продукции.

При выборе штамповки металла или обработки на станке с ЧПУ

При выборе между штамповкой металла и обработкой на станке с ЧПУ необходимо оценить несколько практических факторов, чтобы убедиться, что метод производства соответствует требованиям к продукту. Одним из ключевых факторов является необходимое количество. Если проект предполагает массовое производство, штамповка зачастую более экономична, поскольку обеспечивает быстрый и непрерывный выпуск после подготовки оснастки. Для небольших производственных партий или прототипов обработка на станках с ЧПУ обычно более гибкая, поскольку не требует использования специальных штампов.

Другим важным фактором является геометрия детали и допуски детали. Компоненты простой формы, изготовленные из листового металла, обычно подходят для штамповки, тогда как детали сложной структуры или высокой точности размеров часто выигрывают от обработки на станке с ЧПУ. Кроме того, выбор материала может повлиять на решение. Некоторые металлы хорошо формуются при штамповке, тогда как другие легче обрабатывать методами резки и механической обработки.

Как количества влияют на выбор производственного процесса

Объем производства играет решающую роль при выборе производственного процесса, особенно при сравнении штамповки металла с обработкой на станках с ЧПУ. Количества влияют не только на общую стоимость, но также на время подготовки и эффективность производства. Для крупносерийного производства штамповка металла часто становится предпочтительным решением, поскольку после установки штампов процесс может работать непрерывно. Хотя первоначальные инвестиции в оснастку могут быть выше, стоимость единицы продукции значительно снижается по мере увеличения объема производства.

Напротив, обработка с ЧПУ обычно больше подходит для небольших или средних объемов производства. Этот процесс требует минимальной подготовки инструментов, что позволяет производителям быстро начать производство и вносить коррективы в конструкцию посредством изменений в программном обеспечении. Такая гибкость делает обработку идеальной для прототипов, нестандартных деталей или ограниченных партий. Когда компании оценивают варианты производства, они обычно балансируют затраты на настройку, скорость производства и ожидаемый объем заказов, чтобы определить наиболее эффективный процесс.

Штамповка металла или механическая обработка: что подойдет для моих деталей?

Оценка конструкции детали

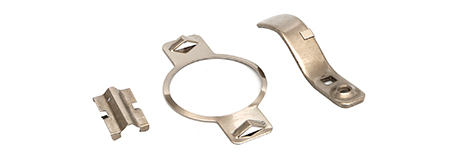

При сравнении штамповки металла и механической обработки первым фактором, который следует учитывать, является конструкция детали. Штамповка металла обычно хорошо подходит для компонентов, изготовленных из листового металла, которые требуют резки, гибки или неглубокой формовки. Такие детали, как кронштейны, крышки и простые конструктивные элементы, часто можно эффективно производить с помощью штамповки, поскольку окончательную форму определяет штамп. Однако, если конструкция включает сложные контуры, внутренние полости, резьбу или разнонаправленные элементы, обработка на станке с ЧПУ может быть лучшим выбором. При механической обработке материал удаляется из цельного блока с помощью точных режущих инструментов, что позволяет производителям достигать детализированных форм и жестких допусков. Для инженеров и дизайнеров продукции понимание сложности структуры детали помогает определить, какой процесс формования или процесс вычитания обеспечит наиболее практичное производственное решение.

Учет объемов производства

Еще одним важным фактором при выборе между штамповкой металла и механической обработкой является объем производства. Для штамповки часто требуются специальные инструменты, такие как штампы и пуансоны, а это означает, что первоначальные затраты на установку могут быть относительно высокими. Однако после того, как инструменты подготовлены, процесс обеспечивает быстрое и непрерывное производство, что делает его очень рентабельным для больших партий. С другой стороны, обработка с ЧПУ требует меньше специального инструмента и может начать производство быстро после программирования. Такая гибкость делает его идеальным для прототипов, индивидуальных компонентов или мелкосерийного производства. Когда компании оценивают свою производственную стратегию, они обычно сравнивают ожидаемый размер заказа, инвестиции в оснастку и долгосрочные производственные затраты, чтобы выбрать процесс, который предлагает наилучший баланс между эффективностью и качеством продукции.
