Что такое DFM (дизайн для производства) в литье под давлением?

Дизайн для основных оснований

Дизайн для производства (DFM) помогает улучшить качество продукции, сократить отходы и снизить затраты на проекты в области инъекционной плесени . DFM фокусируется на оптимизации дизайна деталей для более легкого, более быстрого и более надежного производства. Это важно в производстве пластиковой части, где должны выровнять плотные допуски, поток материала и поведение инструментов.

Что такое DFM?

DFM - это процесс, в котором дизайнеры и инженеры работают вместе, чтобы деталь была легко изготовлена. При работе в форме инъекции это означает регулировку геометрии, выбор материалов и планирование инструментов перед полным производством.

Что такое DFM в пластиковой литье?

В проектах пластиковой инъекционной формы DFM дизайн дизайна для инструментов и потока смолы. Это помогает избежать общих дефектов. Это гарантирует, что детали заполняются правильно, равномерно охлаждать и чистого выбросаются.

Кто делает DFM?

Инженеры -инструменты, инженеры -проектировщики, производители плесени и менеджеры проектов вносят свой вклад в процесс DFM. Часто производители контрактов управляют отчетами DFM и дают рекомендации.

Как выглядит процесс DFM в литье пластиковой инъекции?

Он включает в себя:

• Просмотр файлов CAD

• Моделирование потока плесени

• Выявление проблем

• Предлагая исправления

Анализ планов и выявление проблем

Инженеры анализируют геометрию части. Они ищут области, которые вызывают деформационные , раковины, отмечают , пустоты или короткие снимки . Тонкие стены или сложные функции помечаются.

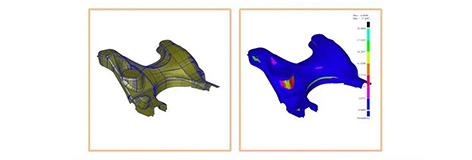

DFM -симуляция

Программное обеспечение для моделирования прогнозирует схемы потока смолы, давления и охлаждения. Он обнаруживает сварные линии, , которые сжигают , ожоги и многое другое.

Представление результатов и рекомендаций

Команды получают проблемы и исправления отчетов. Инженеры объясняют каждую рекомендацию. Дизайнеры пересматривают файлы CAD на основе этой обратной связи.

Прототипирование, тестирование и завершение

После изменений часть прототипирована. Инженеры выполняют тестовые снимки в мягком инструменте или 3D -печати. Последние изменения вносятся до начала жесткого инструмента.

Контрольный список для DFM в литье пластиковой инъекции

Используйте эту таблицу в качестве быстрой ссылки для общих проверок конструкции плесени :

ПРОБЛЕМЫ ПЛАСТИКИ ПЛАСТИКА

DFM предотвращает десятки общих проблем с плесенью для инъекций, прежде чем они начнут.

Ключевые проблемы в пластиковом литье

Линии , флэш -сварки , отмечают , короткие выстрелы, , сжигая сжигание, отмечает , хрупкость. , Расточительное , дневное дневное , погружение , в , пузырьки , пузырьки , разврат , а линии потока - все они появляются, когда дизайн детали не соблюдает правила DFM.

Тема исследования: решение проблем качества для медицинского устройства

Клиент, производящий небольшие медицинские компоненты, увидел высокие показатели отказа. Анализ DFM показал тонкие стены рядом с толстыми ребрами. Это вызвало деформацию , раковины и короткие снимки . Регулируя толщину стенки и конструкцию ребра, клиент увидел увеличение урожайности на 38% и на 22% более быстрое время цикла.

Как включить DFM в свой проект литья пластиковой инъекции

Поиск правильного производителя контракта

Ищите поставщиков, которые предлагают раннюю поддержку DFM. Они должны:

• Используйте расширенное программное обеспечение (например, Moldflow)

• Предложить материальное руководство

• Обеспечить обратную связь

• Показать прошлые истории успеха DFM

Успешная передача проекта

Как только дизайн детали завершен после DFM, обеспечить полную документацию:

• Пересмотренные файлы CAD

• Анализ потока плесени

• DFM сообщает

• Финальный рост

Это обеспечивает плавную связь между дизайном и производством.

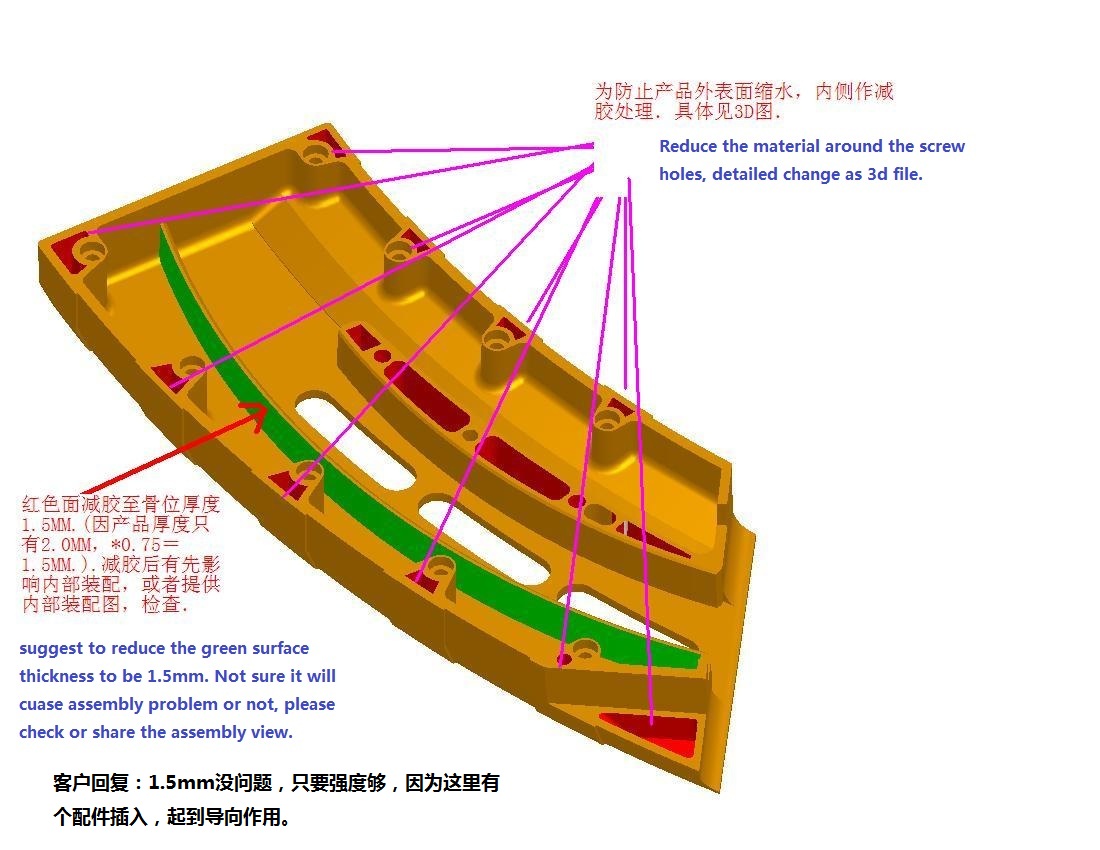

Что такое отчет DFM (дизайн для производства)?

Отчет DFM является комплексным документом. Он рассматривает все элементы дизайна на основе правил производства плесени .

Роль отчета DFM для инъекционного литья DFM

Это выделяет:

• Формируемость деталей

• Области риска

• Время производства

• Допуски и углы тяги

• Стоимость драйверов

Типичное содержание отчета DFM

Стандартный отчет DFM включает в себя:

Тип ворот и местоположения

Выбор между воротами, горячими кончиками, подводными воротами. Размер ворот влияет на линии потока , сжигания..

Эжектор штифт тип и местоположения

Плохое размещение штифтов может деформировать детали. Правильные выводы эжектора улучшают выброс и уменьшают деформацию.

Расположение линии расставания

Видимые прощальные линии влияют на эстетику. DFM направляет линию расставания в скрытые районы.

Расположение атлетов и ползунков

Они допускают подрезки без сложного инструмента. Расположение влияет на сложность инструмента и время цикла.

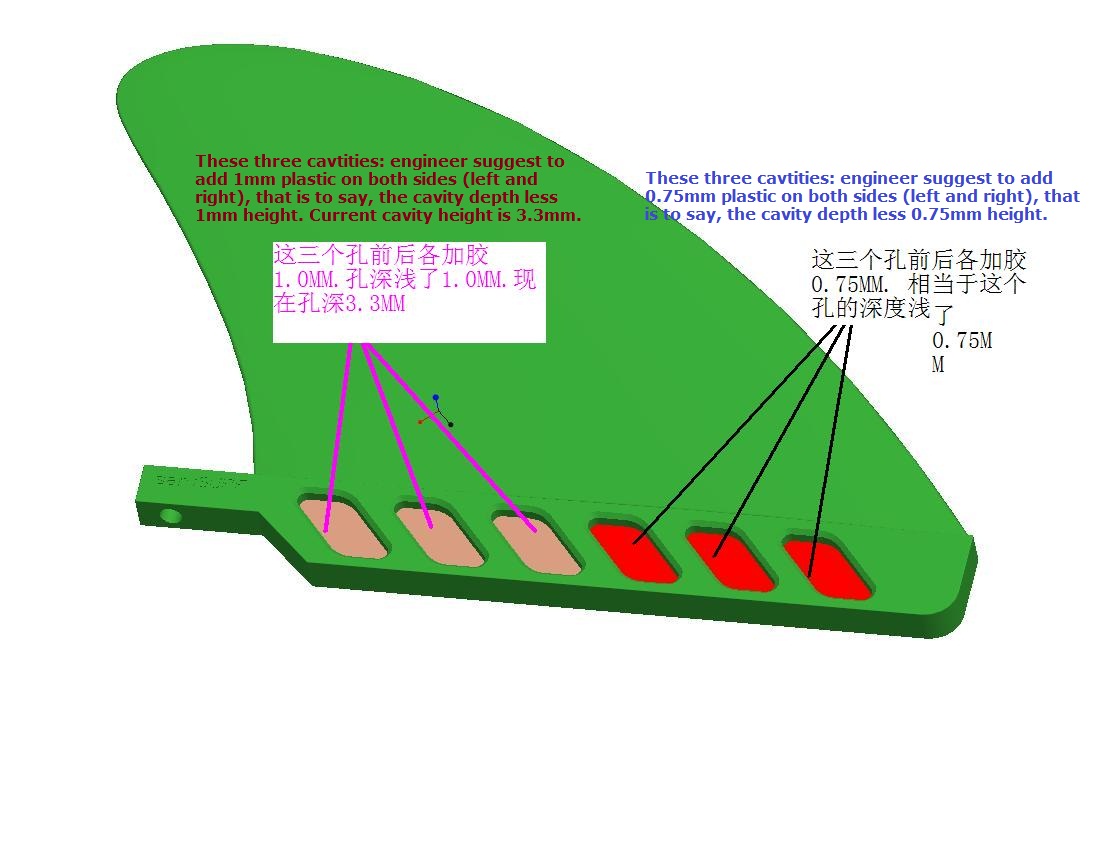

Анализ толщины стены и ребра

DFM проверяет однородность стены. Тонкие стены вызывают короткие снимки , толстые области вызывают следы раковины.

Анализ рафта углов

Проект необходим для изгнания. Без этого детали прилипают, сгибаются или сломаны.

Возможная оптимизация для дизайна детали

DFM дает советы по упрощению функций, снижению стоимости, улучшению прочности.

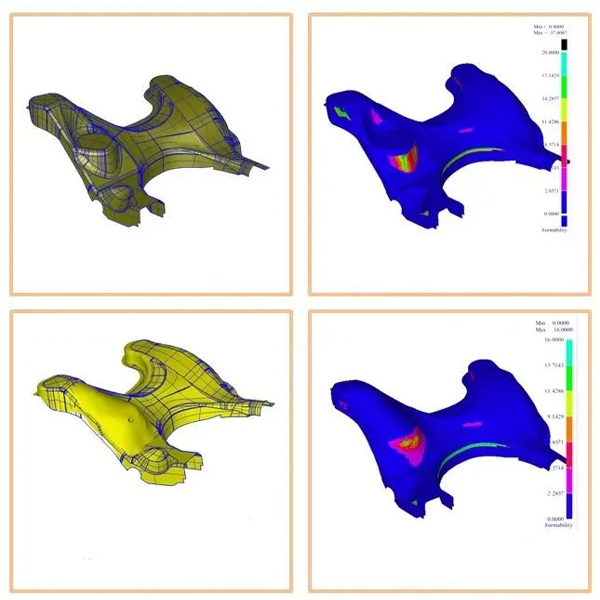

Анализ потока плесени (MFA)

MFA является основным инструментом DFM в проектах Это имитирует пластическое поведение во время инъекции. для инъекционной формы .

Воздушные ловушки

Моделирование показывает, где захваченный воздух может вызвать пузырьки или ожоги..

Сварные линии

DFM и MFA предсказывают линии сварки и предлагают альтернативные местоположения затвора или пути потока.

Индекс раковины

Это число количественно определяет, как сформируются Нижний лучше. оценки точек .

Отклонение

Предсказывает деформацию или изгибание после выброса. DFM рекомендует поддержать ребра или изменения охлаждения.

Рисунок плесени

Окончательные конструкции должны включать рисунки плесени. Они показывают макеты системы Gate, Ejector и охлаждения. DFM гарантирует, что эти рисунки соответствуют стандартам.

Заключение

Конструкция для производства является критической фазой производства плесени . Это предотвращает дефекты, снижает затраты, улучшает качество. Без DFM вы рискуете задержками, переработкой и плохими частями. С помощью DFM вы получаете более быстрые инструменты, меньше изменений и лучшую производительность.

Хотите уменьшить отчеты раковины , , искажающие , сварные линии , пустоты или пособия ? Начните каждый проект формы инъекции с анализом DFM. Это экономит время. Это экономит деньги. Это спасает вашу репутацию.
