Стоимость маркировки.

Вы когда -нибудь задумывались, почему ваши штампованные детали стоят больше, чем ожидалось? Многие команды упускают из виду истинную цену умираний и испытаний. Для прогонов с малой до среды эта ошибка быстро сочетается.
В этом посте вы узнаете, что движет маркировкой, как затраты на матрицу, как умно планировать инструменты и выполнять выполнения, и как раннее мышление ROI может защитить ваш бюджет.

Что побуждает стоимость штамповки?

Инструмент: крупнейшие авансовые инвестиции

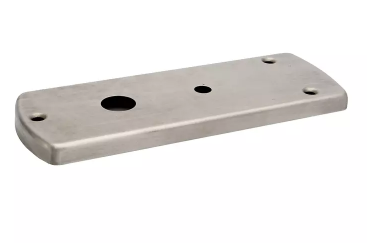

Инструмент - это матрица, которая на самом деле формирует ваши металлические детали. Это настраиваемое оборудование, которое установлено в прессе. Как только он будет на месте, он разрезает, образует или ударяет ваш дизайн с листового металла с высокой скоростью. Такая скорость-то, почему штамповка настолько экономична в долгосрочной перспективе. Но впереди, инструмент откусает от вашего бюджета.

Существуют разные типы штампов, и каждый влияет на стоимость. Прогрессивные штампы делают несколько шагов на одном ударе прессы, отлично подходят для больших объемов. Составные штампы также могут обрабатывать несколько функций, но в одном ударе. Передача умирает перемещать детали между станциями и дают больше места для глубоких форм. Одиночная станция умирает? Они просто делают одну вещь за раз. Чем больше шагов включает в себя, тем сложнее он становится, а это означает более высокую цену.

Ожидайте, что простой кубик будет работать от 3000 до 30 000 долларов. Для сложных или многоэтапных инструментов диапазон увеличивается до 20 000–200 000 долларов и более. Что делает его дороже? Материал, который вы используете, и насколько он толстый. Более толстые, более жесткие материалы нуждаются в более сильных умираниях. Вот почему оценка инструментальной стали, как D2 или A2, действительно имеет значение. Стали более высокого уровня длится дольше, но стоят дороже.

Сложность дизайна и детали

Ваш дизайн частично влияет на стоимость инструмента. Каждый дополнительный изгиб, острый угол или глубокий розыгрыш добавляет стресс к кубике. Это означает больше времени для его построения, больше износа за удар и больше простоя для технического обслуживания. Чем сложнее ваша часть, тем дороже получен инструмент.

Вот почему упрощение вашей части, прежде чем вы просите цитаты экономит деньги. Используйте руководящие принципы DFM (проектирование для производства). Держите края отверстия, по крайней мере, в 1,5 раза больше толщины от любого края детали. Установите радиус изгиба, по крайней мере, на толщину материала. Совместите отверстия с общей батаром, чтобы удары были стандартизированы. Пропустите модные микрофона, которые требуют разрезания EDM, если они не абсолютно необходимы.

Стандартизация очень помогает. Если размеры ваших отверстий соответствуют готовым ударам, вы избегаете индивидуального инструмента. И когда ваша толщина листа соответствует катушке Stock Mills, уже используются, затраты на материал тоже падают. Эти решения могут показаться небольшими, но они действительно складываются после начала производства.

Понимание затрат на испытание и сроки

Что такое испытание в металлической штампе?

Перед началом производства необходимо протестировать кубик. Этот процесс называется испытанием. Это этап, на котором команды проверяют, работает ли инструмент, как и планировалось. Они ищут такие проблемы, как искажение части, Springback или тяга. Именно здесь они настраивают такие вещи, как смазка, выравнивание полосы и местоположение Пирса. Без этого вы рискуете дорогостоящим исправлением позже.

Итак, кто за это платит? Это зависит. Некоторые поставщики включают в себя испытание в цитату инструментов. Другие взимают дополнительную плату в зависимости от времени или часа прессы. Для малых и средних пробежек эти расходы имеют значение, потому что каждое испытание добавляет к итоги. И если спецификации продолжают меняться, испытание может растягиваться в течение нескольких раундов.

Испытания также помогают раскрыть скрытые проблемы рано. Пружина из высокопрочной стали, заусенения по краям или озыскания из плохого проектирования пилота. Если вы не поймаете их в первой попытке, ожидайте более длительных задержек и больше корректировок инструмента. Вот почему планирование испытаний не является обязательным. Это часть реальной стоимости штамповки умирает.

Роль внутренних инструментов в эффективности испытаний

Некоторые магазины строят инструменты и отправляют их для тестирования в другом месте. Другие делают все это в одном месте. Когда у вашего поставщика есть собственный зал инструментов, все движется быстрее. Вы можете попробовать инструмент сегодня, внести изменения сегодня вечером и запустить его снова завтра. Там нет пути по электронной почте, без задержки доставки, нет ожидания тестовой прессы в трех городах.

Эти внутренние установки обычно имеют ЧПУ, EDM, Ginders и нажавную линию прямо по соседству. Инженеры ходят между станциями. Они обнаруживают острые углы, которые медленно полируют или настраивают вставку формы, не перерисовывая всю кубик. Небольшие исправления обрабатываются за считанные минуты, а не дни. Цикл отладки остается коротким и плотным.

Если возникают проблемы - дохоженные тревоги, заусенцы, раздражение - вы уже в прессе. Вы можете проверить решения на месте, а не догадываться через скриншоты или видео. Это экономит время, труд и даже материал. Для малых или средних проектов эта практическая скорость является реальным преимуществом. И когда сроки напряжены, это может быть разницей между попаданием вашего запуска или пропуском его.

Амортизация инструментов для малого до среднего объема прогонов

Почему амортизация имеет решающее значение для более низких объемов

Если ваш пробег не в миллионах, заплатить полную стоимость инструментов может повредить. Вот где появляется амортизация. Вместо того, чтобы глотать полную стоимость матрицы до производства, вы разбиваете ее. Большинство команд используют от 3 до 5 гейтов, разбросанных в течение года. Каждое ворота имеет твердое количество и дата выпуска. По мере того, как каждый попадает, часть стоимости инструмента восстанавливается.

Представьте себе это. Программа из 250 000 частей, разделенная на четыре ежеквартальные релизы. Каждое ворота вылетают по цене. Поставщики держат емкость для каждого раунда, поэтому нет паники на доставке. Вы не платите за весь инструмент в первый день, и ваша цена на Per Peect остается стабильной.

Есть три основные модели, которые покупатели используют:

Каждая модель зависит от уверенности в вашем объеме и точении прогноза. Для малых и средних пробежек амортизация шага обычно дает наилучший баланс.

Советы по структуре инструментов соглашений

Амортизация работает только тогда, когда обе стороны остаются ясными. Это означает блокировку в числах. Установите количества фирмы и даты доставки на ворота. Не оставляйте спецификации открытыми и не говорите «Мы подтвердим позже. », Который убивает вашу ценовую блокировку и задерживает производство.

Выстройте материал и упаковку тоже. Если вы ждете, чтобы забронировать катушку до недели перед доставкой, вы можете потерять свое ценовое окно. Держите его в соответствии с каждым выпуском. Некоторые команды даже соответствуют правилам упаковки с Gate Weeks, поэтому все остается на пути.

Цены должны быть простыми. Диаграмма слайдеров, которая показывает, как изменяется стоимость единицы по количеству, помогает всем увидеть план. И когда поставщик попадает в каждый объемный ворот, он может чисто выставлять счета на долю инструментов. Избегайте нечетких графиков или раздвижных окон. Лучше планировать плотно, затем приспособиться, чем строить вокруг, возможно.

Убедитесь, что каждое соглашение включает в себя пьесы - даты, спецификации и инструкции по упаковке, привязанные к одному и тем же воротам. Вот как вы сохраняете свою стоимость инструмента предсказуемо и избегаете сюрпризов позже.

Оценка рентабельности индекции для производства объема малого до среднего

Как вычислять штампование Die ROI

Прежде чем инвестировать в инструменты, вам нужно знать, окупается ли это. Есть простой способ начать:
(Стоимость ЧПУ - стоимость штамповки) × Объем - стоимость инструмента. Это дает приблизительное представление о том, что вы экономите в год.

Скажите, что ваша часть с ЧПУ стоит 12 долларов каждый, но штамповка снижает это до 4 долларов. Если вы делаете 25 000 деталей, это 200 000 долларов в виде сбережений. Вычтите 40 000 долларов за инструменты, и вы все еще выходите вперед. Но если вы делаете только 2000 частей, это может не отказаться. Том - это все.

Штампование действительно начинает выигрывать, когда вы проходите 10 000 частей в год. Чем более последовательна геометрия, тем лучше. Плоские пробелы с отверстиями? Штамповка отлично работает. Сложные 3D -формы? Все еще выполнимо, но вам понадобится больше инструментов, и это может достичь более длительного времени окупаемости.

Когда команды планируют правильно, математика обычно работает. Вы получаете более низкие затраты на единицу и лучшую последовательность. Ключ - знать, где этот переломный момент находится на основе вашей части и вашего процесса.

Труд, лом и скорость: водители ROI

Прогрессивные умирают, выбивают детали на максимальной скорости. Многоценные установки движутся медленнее, нуждаются в большем труде и требуют больше времени, чтобы набрать. Это означает больше времени на часть-и больше шансов на что-то пойти не так.

Свалки - еще одна скрытая стоимость. Плохое гнездование или нестабильная ссадка полосы может потратить много материала. С хорошо разработанным прогрессивным инструментом лом быстро падает. Это помогает, особенно когда вы работаете с дорогими сплавами или толстым запасом.

Время настройки также имеет значение. Прогрессивные штампы имеют одну настройку. Строки с несколькими станциями нуждаются в нескольких изменениях, что добавляет время простоя. Меньше настройки, больше времени безотказной. Вы продолжаете запускать прессы вместо того, чтобы настраивать умирания.

Повторяемость - это то, что сохраняет качество плотно смены. Один полосовой путь в прогрессивном матрице уменьшает различия между операторами. Эта стабильность напрямую снижает время проверки и стоимость переработки.

Реальный пример: программа 600 тысяч/год roi

Одному покупателю потребовалось 600 000 деталей в год. Команда предложила прогрессивную кубик с тремя модульными вставками. Построив его таким образом, они сократили время цикла на 32 процента. Свалки упал на 18 процентов из -за лучшей макета полосы. Качество части оставалось в спецификации без дополнительных проверок.

Это означало более быстрые пробежки, меньше потраченной впустую стали и меньше разбивающихся инструментов. Несмотря на то, что у кубика была более высокая начальная стоимость, окупаемость была быстрой. Стоимость единицы резко упала и оставалась последовательной в течение года. Для программ с повторными заказами или устойчивым спросом такая рентабельность инвестиций может заблокировать серьезные долгосрочные сбережения.

Скрытые факторы, которые влияют на стоимость инструмента и рентабельность инвестиций

Материальная стандартизация

Поначалу материальные решения кажутся простыми, но позже они могут разрушить ваш бюджет. Когда вы заблокируете оценку и толщину рано, вы даете Миллсу время планировать. Это означает лучшие цены на катушки, стабильную доставку и меньше платы за постет в последнюю минуту. Если вы все еще настраиваете характеристики материала после разработки матрицы, вы сжигаете время и деньги.

Толщина стимулирует урожайность. Небольшое изменение датчика может сдвинуть склад вашего шага, увеличить лом или привести к перепроектированию. Всегда запускайте моделирование урожая, прежде чем запираться. Таким образом, вы можете заметить, где перемещение одной отверстия или смещение изгиба улучшает гнездование.

Экзотические покрытия звучат великолепно, пока вы не увидите MOQ. Многие покрытия также требуют специальной обработки или увеличения износа. Если коррозия не является реальной проблемой, пропустите их, если не будет проверено путем тестирования. И чрезмерные характеристики часто добавляют стоимость без добавления стоимости. Они медленно формируют, поднимают нагрузки на пресс и пострадают от времени цикла. Используйте самую легкую спецификацию, которая отвечает потребностям в силе и безопасности.

Поддержание и планирование жизни

Убийка, которая работает без технического обслуживания, не будет длиться долго. Вот почему интеллектуальные магазины связывают профилактическое обслуживание, чтобы ударить, а не даты календаря. Каждый удар прессы отслеживается. Экипажи знают, когда пришло время полировать края или проверить вентиляционные отверстия. Этот подход позволяет избежать неожиданности и сохраняет производство.

Модульные вставки являются еще одним ключом. Вместо того, чтобы тянуть всю кубик для небольшой изношенной формы, вы просто поменяете вставку. Время смены падает от нескольких часов до минут. Если вы используете разные варианты части, вставки позволяют быстро адаптироваться без восстановления всего инструмента.

Датчики тоже помогают. Датчики подачи, детекторы Misfure и отдельные проверки останавливают пресс, прежде чем распространяться повреждение. Добавьте в счетчик, который отслеживает хиты, и у вас есть система, которая предсказывает износ. Это не только время безотказной работы - оно также защищает инструмент и уменьшает переделку.

Умирайте жизнь - это не только материал или лак. Это о планировании. Когда вы объединяете умный дизайн, чистые журналы технического обслуживания и несколько умных датчиков, вы продливаете срок службы инструмента и сохраняете свою стоимость в соответствии с частью.

Заключение

Затраты на штамп. Для малых и средних объемов, знание того, куда уходят ваши деньги, помогает избежать скрытых затрат и задержек. Умное планирование вокруг инструментов, испытаний и рентабельности инвестиций обеспечивает более плавные запуска и лучшие маржи. В нашей компании мы предоставляем собственные инструменты и прозрачные цены. Посетите наш веб -сайт, чтобы увидеть наши решения по штамповкам металлов, чтобы с уверенностью узнать, как мы можем поддержать ваш следующий проект штамповки.

Часто задаваемые вопросы

Каков типичный диапазон затрат на штамповки?

Простые штампы могут стоить 3000–30 000 долларов. Сложные прогрессивные или трансферные штампы могут подняться до 200 000 долларов или более.

Является ли штамповка хорошим выбором для производства малого объема?

Обычно нет. Авансовая стоимость инструментов слишком высока, если вы не планируете производить более 10 000 деталей в год.

Как я могу снизить стоимость штамповки?

Упростите дизайн деталей, используйте стандартные размеры материалов и работайте с поставщиками, которые предлагают варианты амортизации.

Почему внутренний инструмент имеет значение во время испытаний?

Это ускоряет исправления и обратную связь. Вы можете внести изменения и повторно запустить тесты без доставки инструментов туда-сюда.

Какова формула ROI для штамповки против ЧПУ?

Использование: (Стоимость ЧПУ - Стоимость штамповки) × Объем - Стоимость инструмента. ROI растет по мере увеличения объема.
