Полость пресс-формы: виды, отличие, преимущества

При литье под давлением полость формы — это сердцевинное пространство, куда поступает расплавленный пластик и образуется конечный продукт. Различные конфигурации полостей служат разным производственным целям — например, одиночные полости идеально подходят для небольших партий и высокоточных деталей, а формы с несколькими полостями предназначены для увеличения производительности. Каждый тип различается по эффективности формования, постоянству размеров и общей стоимости. Понимание этих различий помогает инженерам выбрать правильную конструкцию пресс-формы, улучшить качество продукции, сократить производственные циклы и оптимизировать производственные затраты.

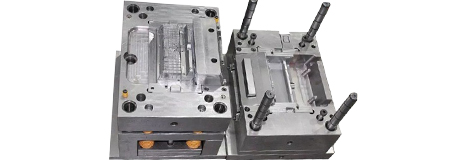

Что такое полость в пресс-форме?

При литье под давлением полость — это внутреннее пространство формы, в котором формируется изделие, и это основной элемент конструкции полости формы. Его форма определяется внешней геометрией изделия и конструктивными особенностями. Расплавленный пластик впрыскивается в полость под высоким давлением, затем охлаждается и затвердевает для создания конечной детали. Полость обычно создается путем объединения сердечника и блоков полости или с использованием вставок и изготавливается путем точной механической обработки, чтобы обеспечить точность размеров и качество поверхности.

Создание полости пресс-формы включает в себя проектирование изделия, определение линии разъема, планирование операций обработки и применение таких процессов, как фрезерование с ЧПУ и электроэрозионная обработка. Готовая полость должна точно повторять профиль изделия, обеспечивая при этом надлежащую герметизацию, вентиляцию и поток материала. Хорошо спроектированная полость повышает качество деталей, уменьшает количество дефектов, продлевает срок службы пресс-формы и повышает общую эффективность производства.

Как это работает?

В процессе литья под давлением полость пресс-формы является ядром всей производственной цепочки. С момента попадания расплавленного материала в полость до выпуска конечной детали рабочий процесс включает три основных этапа: впрыск, охлаждение и выброс. Сначала пластик нагревается до расплавленного состояния и подается в полость под высоким давлением посредством впрыска расплава, что позволяет материалу быстро заполнить форму. Затем он охлаждается и затвердевает внутри формы, и этот этап определяет стабильность размеров. Чтобы уменьшить усадку и деформацию, необходимы правильное размещение затвора, удерживающее давление и эффективная конструкция охлаждения.

Как только деталь полностью сформирована, форма открывается, и система выталкивания выполняет выталкивание детали. Чтобы предотвратить прилипание или повреждение детали, поверхность полости часто полируют или обрабатывают, а также устанавливают соответствующие углы уклона и вентиляционные конструкции. При правильном управлении процессом и продуманной конструкции пресс-формы можно свести к минимуму такие распространенные проблемы, как вмятины, коробление и прилипание, обеспечивая стабильное качество и внешний вид продукции.

Тип полости формы

Одна полость пресс-формы

Пресс-форма с одной полостью (Single Mold Cavity) является самым простым типом, позволяющим производить только одну деталь за цикл впрыска. Его структура проста, низкие затраты на производство и настройку делают его идеальным для мелкосерийного производства высокоточных деталей или прототипов. Формы с одной полостью легче контролировать с точки зрения охлаждения и конструкции направляющих; Процесс впрыска расплава является равномерным, а затвердевание стабильным, что эффективно снижает усадку и коробление. Во время выброса деталь выбрасывается легко и плавно, с низким риском застревания. Недостатком является ограниченная производительность и более высокая стоимость детали, но это остается преимуществом для проверки продукта, функционального тестирования или производства высокоточных небольших компонентов.

Полость с несколькими формами

Многоместная пресс-форма может производить несколько одинаковых деталей за один цикл, что подходит для массового производства и позволяет снизить стоимость единицы продукции. Проектирование пресс-форм с несколькими полостями требует балансировки потока и охлаждения каждой полости, чтобы предотвратить неравномерную усадку или деформацию. Эффективные системы охлаждения и хорошо спланированная компоновка литников обеспечивают одинаковые размеры и качество поверхности всех деталей. На этапе выброса обычно используются синхронизированные или ступенчатые выталкиватели для плавного удаления всех деталей. Хотя первоначальная конструкция и пробные запуски сложны, многоместные формы значительно повышают эффективность и снижают производственные затраты при долгосрочном производстве, что делает их идеальными для крупномасштабного производства.

Семейная полость пресс-формы

Семейная пресс-форма (Family Mold Cavity) может производить несколько различных деталей за один цикл, часто используется для сборочных комплектов или комбинированных изделий. При проектировании необходимо учитывать размер, усадку и направление выброса каждой детали, чтобы обеспечить сбалансированный впрыск расплава, избегая коротких всплесков или коробления. Для выброса обычно используются независимые выталкивающие штифты или поэтапный выброс, чтобы безопасно удалить все детали без повреждения поверхности. Семейные формы экономят время сборки и производственные циклы, но предъявляют более высокие требования к проектированию, охлаждению и вентиляции, требуя точных расчетов и испытаний. Они подходят для серийного производства сложных комплектов или многодетальных узлов.

Разница между многоместными формами и семейными формами

Объем производства и эффективность

С точки зрения объема производства и эффективности многогнездные формы лучше подходят для стабильного крупносерийного производства. Каждая полость производит одну и ту же деталь, что обеспечивает единое время цикла и упрощает автоматизацию, что приводит к высокой производительности и надежному качеству. Напротив, семейные формы производят разные детали за один цикл. Хотя это может сократить время ожидания сборки, различия в требованиях к деталям часто ограничивают скорость и эффективность цикла. В результате семейные формы больше подходят для небольших и средних производственных партий или изделий, состоящих из комплектов.

Дизайн и сложность

С точки зрения дизайна, многоместные формы в основном ориентированы на балансировку направляющих и охлаждение, чтобы все полости работали в одинаковых условиях. Семейные формы значительно сложнее, поскольку они должны учитывать различия в размерах деталей, толщине стенок, степени усадки и направлениях выталкивания. Любая нестабильность в одной детали может повлиять на всю пресс-форму, а это означает, что семейные пресс-формы требуют более продвинутого опыта проектирования и тщательной проверки во время разработки.

Стоимость инструмента

Что касается затрат на оснастку, многогнездные формы обычно требуют более высоких первоначальных инвестиций, но стоимость детали быстро падает при больших объемах производства. Может показаться, что семейные формы сокращают затраты на оснастку за счет объединения нескольких деталей в одну форму, но их более высокая сложность конструкции, обработки и настройки часто увеличивает общую стоимость и техническое обслуживание. Для долгосрочного массового производства многоместные формы более рентабельны, тогда как семейные формы лучше подходят для проектов с фиксированным сочетанием деталей и умеренными объемами.

Как определить количество полостей в пресс-форме

Срок поставки

Время доставки является одним из ключевых факторов при определении количества полостей в пресс-форме. Большее количество гнезд позволяет производить больше деталей за один цикл впрыска, что помогает сократить общие сроки производства крупных заказов. Однако увеличение количества полостей также увеличивает время проектирования, изготовления и испытаний пресс-форм, что приводит к увеличению периода предварительной подготовки. Если у проекта плотный график и требуется быстрый запуск производства, выбор меньшего количества гнезд или даже формы с одной полостью часто может ускорить процесс. Для стабильного и долгосрочного производства многоместные формы повышают эффективность с течением времени и лучше поддерживают согласованные графики поставок.

Качество и толерантность

Требования к качеству и допускам оказывают прямое влияние на количество полостей. Высокоточные детали требуют строгого контроля размеров и постоянства, а по мере увеличения количества полостей становится все сложнее сбалансировать рабочие колеса, охлаждение и условия процесса. Даже небольшие отклонения могут привести к различиям в размерах деталей. Для компонентов со строгими допусками или высокими косметическими стандартами меньшее количество полостей помогает обеспечить лучший контроль и более высокий выход продукции. Когда геометрия детали проста и требования к допускам менее строгие, большее количество гнезд может увеличить производительность при сохранении приемлемого качества.

Производительность литьевой машины

Производительность литьевой машины является критическим техническим ограничением при определении количества полостей. Усилие зажима, размер порции и способность пластификации должны быть достаточными для одновременного заполнения всех полостей. Чрезмерное количество полостей может привести к коротким выстрелам, нестабильному давлению или неравномерному охлаждению, что отрицательно скажется на качестве детали. Практический подход состоит в том, чтобы рассчитать вес детали, прогнозируемую площадь и необходимое давление впрыска на основе доступной машины, а затем определить допустимое максимальное количество полостей. Правильное соответствие конструкции пресс-формы возможностям машины обеспечивает стабильное производство, более высокую эффективность и снижение эксплуатационных рисков.

Заключение

При литье под давлением выбор полости пресс-формы напрямую влияет на качество продукции, эффективность производства и общую стоимость. Соответствующую конфигурацию полости следует определять путем совместной оценки конструкции детали, требований к допускам, объема производства и возможностей станка. Одноместные пресс-формы обеспечивают лучший контроль качества, многоместные пресс-формы поддерживают крупномасштабное производство, а семейные пресс-формы хорошо подходят для изготовления одинаковых комплектов деталей. Тщательно оценивая эти факторы на этапе проектирования, производители могут снизить риск и добиться более эффективного и стабильного производства, в конечном итоге выбрав пресс-форму, которая лучше всего соответствует потребностям их проекта.
