Стандарты и соображения по проектированию штамповки металлов

На ранних этапах разработки продукта соблюдение правильных стандартов проектирования штамповки металла имеет решающее значение для обеспечения бесперебойного массового производства. Хорошо спланированная конструкция детали повышает стабильность процесса, одновременно сокращая отходы материала и износ инструмента. Принимая во внимание выбор материала, распределение толщины, требования к допускам и ограничения формы на этапе проектирования, производители могут снизить сложность оснастки и производственные затраты, сохраняя при этом стабильное качество и надежность штампованных деталей.

Отверстия и прорези

Рекомендации по проектированию минимальных диаметров

При штамповке металла минимальный размер отверстий и пазов напрямую влияет на стабильность штамповки и срок службы инструмента. Минимальные диаметры должны соответствовать толщине материала, поскольку слишком маленькие отверстия могут привести к поломке пуансона, разрывам вокруг отверстия или появлению чрезмерных заусенцев. Для высокопрочных материалов или более толстых листов увеличение размера отверстий улучшает качество резки и сокращает необходимость обслуживания инструмента. Раннее определение безопасных размеров помогает избежать доработок и вторичных операций.

Ключевые требования к расстоянию от краев

Расстояние между отверстиями или пазами и краями детали является решающим фактором качества штамповки металла. Если расстояние от кромок слишком мало, во время штамповки может возникнуть деформация, растрескивание кромок или коробление, что приведет к снижению прочности детали. Обычно рекомендуется располагать центр отверстия на расстоянии как минимум в два раза большей толщины материала от края, чтобы обеспечить адекватную поддержку. Правильное расстояние между кромками улучшает стабильность размеров и продлевает срок службы инструмента.

Соображения относительно расстояния до поворотов

Для штампованных деталей с изгибами особенно важно расстояние между отверстиями или пазами и линиями сгиба. Недостаточное расстояние от изгибов может привести к деформации отверстия, удлинению или потере округлости из-за течения материала во время изгиба. Обычно рекомендуется сохранять центр отверстия, по крайней мере, равным толщине материала на расстоянии от линии сгиба, с корректировками, основанными на пластичности материала. Правильное планирование размещения отверстий улучшает согласованность деталей и снижает процент брака.

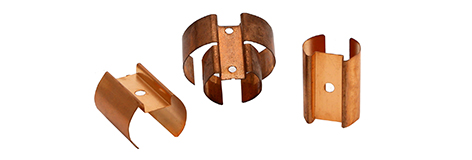

Изгибы и формы

Ключевые факторы, касающиеся высоты изгиба

При штамповке металла правильная высота изгиба имеет важное значение для достижения стабильной штамповки и постоянного качества гибки. Если высота изгиба слишком мала, во время формования концентрируется напряжение, что может привести к растрескиванию или нестабильности углов изгиба. Общепринятым правилом является сохранение высоты изгиба как минимум в два раза превышающей толщину материала, чтобы обеспечить достаточное пространство для формования и прочность конструкции. Правильное планирование на этапе проектирования сокращает время наладки оснастки и повышает стабильность производства.

Управление рисками изгибов, близких к краям

Когда изгибы расположены близко к краям детали, недостаточная поддержка материала может привести к разрывам или деформации кромок во время формовки. В проектах, включающих изгибы, расположенные близко к краям, увеличение расстояния между изгибом и краем или добавление таких элементов, как рельефы или фаски, может помочь более равномерно распределить напряжение. Продуманное расстояние между кромками повышает стабильность формовки и снижает количество отходов, помогая контролировать общие производственные затраты.

Предотвращение искажений и выпуклостей

Во время сложных операций гибки и формовки неравномерный поток материала часто приводит к деформации и вздутиям. Чтобы сосредоточиться на предотвращении искажений и выпуклостей, при проектировании следует избегать внезапных изменений поперечного сечения и поддерживать одинаковую толщину материала. В сочетании с правильной последовательностью изгиба и хорошо продуманной оснасткой эти методы помогают контролировать силы растяжения и сжатия, что приводит к получению более плоских поверхностей и более стабильной геометрии конечной детали.

Размеры и допуски

Принципы правильного определения размеров

При проектировании штамповки металла четкие и последовательные размеры являются основой технологичности и точности сборки. Для штампованных элементов и формованных конструкций в качестве основных опорных точек следует использовать функциональные или базовые поверхности сборки. Избегайте дублирования размеров одного и того же объекта в разных направлениях. Четко определенные размеры уменьшают ошибки измерения, сводят к минимуму неправильную интерпретацию и улучшают как изготовление оснастки, так и эффективность контроля.

Распределение допусков и контроль затрат

Чрезмерно жесткие допуски увеличивают сложность оснастки и производственные затраты, а слишком низкие допуски могут повлиять на сборку и производительность. При штамповке металлов допуски следует назначать на основе функциональных требований, строго контролируя критические размеры и обеспечивая при этом большую гибкость в некритических областях. Предотвращая наложение допусков и ненужную точность, производители могут сократить вторичные операции и добиться экономически эффективного и высококачественного массового производства.

Другие особенности и соображения

При проектировании металлических штампованных деталей особенности, помимо отверстий и изгибов, также оказывают существенное влияние на качество штамповки и стоимость производства. Правильная конструкция зажимов и пазов помогает предотвратить локализованную концентрацию напряжений и снижает ненормальный износ пуансонов и штампов. Острые углы могут легко вызвать разрывы материала и появление чрезмерных заусенцев, а соответствующие радиусы углов улучшают поток материала и консистенцию детали. Кроме того, определение направления заусенцев и допустимых пределов на этапе проектирования упрощает сборку и контроль качества. Оптимизация этих деталей сокращает необходимость обслуживания оснастки, сводит к минимуму вторичные операции и поддерживает стабильное и экономически эффективное массовое производство.
