3D-печать против прототипирования на станке с ЧПУ или вакуумного литья для быстрой разработки продукта

Когда скорость имеет значение при разработке продукта, лучший метод прототипирования не всегда является самым дешевым или самым передовым. Это зависит от того, что вам нужно проверить в первую очередь: форму, посадку, прочность, качество поверхности или тестирование рынка небольшими партиями.

Для большинства концепций на ранней стадии 3D-печать — самый быстрый способ получить деталь в руки. Для функциональной проверки и точных механических испытаний прототипирование с ЧПУ обычно является более надежным выбором. Когда вам нужна небольшая партия деталей, качество которых близко к конечному производству, вакуумное литье часто предлагает лучший баланс.

В этом руководстве три метода сравниваются на практике, чтобы вы могли выбрать правильный процесс для каждого этапа разработки продукта.

Почему важен правильный метод прототипирования

Быстрая разработка продукта – это не только сокращение времени выполнения заказа. Речь идет о сокращении времени, затрачиваемого на принятие неправильного решения.

Прототип можно использовать для самых разных целей:

• проверка внешнего вида и формы

• проверка совместимости с другими компонентами

• проверка механических характеристик

• сбор обратной связи от клиентов

• подготовка к опытному производству

• презентация продукта инвесторам или дистрибьюторам

Проблема в том, что один метод прототипирования редко дает наилучшие результаты во всех этих сценариях. Деталь, которую быстро распечатывают, может не выдержать функционального тестирования. Деталь с ЧПУ может быть очень точной, но слишком медленной или дорогой для нескольких итераций проектирования. Деталь, отлитая в вакууме, может выглядеть превосходно, но она не всегда является правильным выбором для инженерной проверки при высоких нагрузках.

Вот почему сравнение 3D-печати, прототипирования на станках с ЧПУ и вакуумного литья должно быть связано с реальными целями разработки, а не только с ценой за деталь.

Быстрое сравнение: 3D-печать, прототипирование на станке с ЧПУ и вакуумное литье

Эта таблица является отправной точкой, но реальный выбор зависит от того, что означает «быстро» в вашем проекте. В некоторых случаях самым быстрым маршрутом является распечатка модели в тот же день. В других случаях самый быстрый путь к правильному проектному решению — это деталь, обработанная на станке с ЧПУ, которая позволяет избежать недель перепроектирования позже.

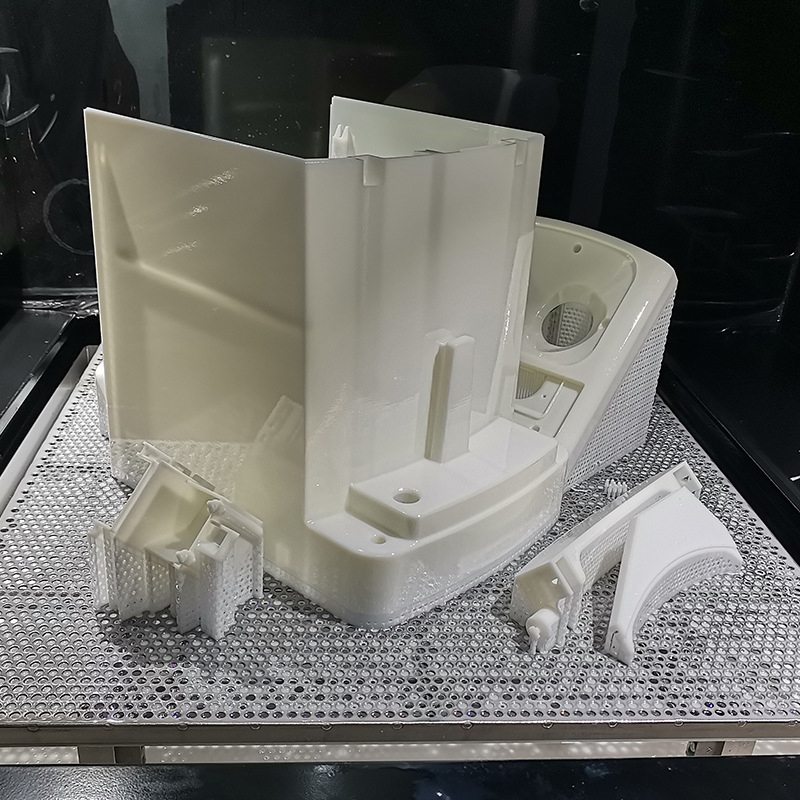

Для чего лучше всего подходит 3D-печать?

3D-печать обычно является первым выбором, когда команде нужна скорость и гибкость.

Он строит детали слой за слоем на основе цифровой модели, что делает его особенно полезным для:

• проверка концепции

• быстрые изменения дизайна

• недорогие прототипы

• внутренняя геометрия, которую трудно обрабатывать

• раннее пользовательское тестирование

Основные преимущества 3D-печати

1. Очень короткие сроки выполнения заказа.
3D-печать хорошо подходит для ранней разработки, поскольку позволяет быстро перейти от файла САПР к физической детали, часто с минимальной настройкой.

2. Полная свобода проектирования.
Сложные внутренние каналы, решетчатые структуры, подрезы и органические формы легче изготовить с помощью 3D-печати, чем с помощью обработки на станке с ЧПУ.

3. Снижение первоначальных затрат на единичные детали.
Для изготовления единичных прототипов или частых доработок 3D-печать обычно позволяет избежать затрат на оснастку и настройку.

4. Полезно для нескольких итераций.
Когда инженеры все еще меняют толщину стенок, защелки, положение кнопок или общую геометрию, 3D-печать поддерживает более быстрые циклы обучения.

Ограничения 3D-печати

Поведение материала может отличаться от конечного производственного изделия.
Даже если напечатанный материал похож на пластик, полученный литьем под давлением, его прочность, термостойкость или поведение поверхности могут не соответствовать конечному продукту достаточно точно для принятия инженерных решений.

Качество поверхности зависит от процесса.
Некоторые напечатанные детали требуют последующей обработки, если внешний вид имеет значение.

Для некоторых сборок допуски могут оказаться недостаточными.
Это особенно важно для прецизионных корпусов, элементов сопряжения и механических интерфейсов.

Типичные случаи использования

3D-печать часто является лучшим выбором, когда вам нужно:

• утверждение концепций промышленного дизайна

• пересмотрите эргономику и размер

• тестируйте несколько версий дизайна параллельно

• быстро создавать ненесущие прототипы

• проверьте внутреннюю структуру, прежде чем переходить к более сложным траекториям обработки

Когда прототипирование с ЧПУ является лучшим вариантом

Прототипирование с ЧПУ удаляет материал из цельного блока пластика или металла. Обычно его используют, когда производительность, точность размеров и реальные свойства материала важнее максимальной свободы проектирования.

Если ваш прототип должен вести себя как конечная деталь при реальном использовании, ЧПУ часто является более безопасным выбором.

Основные преимущества прототипирования с ЧПУ

1. Обработка на станках с ЧПУ с высокой размерной точностью
хорошо подходит для обеспечения жестких допусков, точного расположения отверстий, плоскостности и повторяемости посадки.

2. Настоящие инженерные материалы.
Вы можете обрабатывать прототипы из АБС-пластика, ПОМ, нейлона, акрила, алюминия, нержавеющей стали и других материалов, приближающихся к конечному использованию в производстве.

3. Лучше подходит для функциональных и механических испытаний.
Когда вам нужно проверить резьбу, несущие характеристики, уплотнительные поверхности или структурные характеристики, детали с ЧПУ обычно более надежны, чем напечатанные заменители.

4. Высокое качество поверхности и возможности последующей обработки.
Обработанные детали можно полировать, дробеструйно-струйно-струйно, анодировать, окрашивать или текстурировать в зависимости от применения.

Ограничения прототипирования с ЧПУ

Ограничения геометрии
Глубокие полости, сложные внутренние каналы и высокоорганические формы могут быть трудными или дорогостоящими для обработки.

Более высокая стоимость для очень простой итерации концепции.
Если конструкция меняется каждый день, настройка ЧПУ и время обработки могут сделать первые этапы менее эффективными, чем 3D-печать.

Отходы материала могут быть выше.
Поскольку деталь вырезается из цельного блока, ЧПУ не так эффективно использует материал, как аддитивные методы для некоторых геометрий.

Типичные случаи использования

Прототипирование с ЧПУ обычно является лучшим вариантом, когда вам необходимо:

• проверить точную посадку и допуски

• проверьте механический корпус перед оснасткой

• оценить прочность конструкции

• создавать функциональные прототипы из металла или инженерного пластика

• представить высококачественную деталь техническому покупателю или команде инженеров

Где вакуумное литье способствует быстрой разработке продукции

Вакуумное литье часто понимают неправильно. Обычно это не самый быстрый способ получить первый прототип, но он может быть одним из наиболее эффективных способов поддержки быстрой разработки после того, как первоначальный проект станет стабильным.

Процесс обычно начинается с мастер-модели, часто изготавливаемой с помощью ЧПУ или 3D-печати. Затем создается силиконовая форма, а детали из смолы отливаются в вакууме. Это делает вакуумное литье особенно полезным для небольших тиражей деталей, которым требуется стабильность и лучшее визуальное качество.

Основные преимущества вакуумного литья

1. Подходит для мелкосерийного дублирования.
Когда мастер и форма готовы, вакуумное литье позволяет производить несколько одинаковых деталей более эффективно, чем их повторная печать или механическая обработка.

2. Лучший внешний вид для презентации и проверки.
Детали, отлитые в вакууме, могут обеспечить более гладкие поверхности и визуальное качество, близкое к производственному, что полезно для демонстраций для инвесторов, образцов для продажи и пользовательского тестирования.

3. Полезный мост между прототипом и массовым производством.
Когда литье под давлением слишком рано и слишком дорого, вакуумное литье дает командам промежуточный этап.

4. Достаточно хорошо имитируют производственные пластмассы.
Многие литые смолы созданы для имитации АБС-пластика, полипропилена, резиноподобных материалов или прозрачных деталей, хотя точная эквивалентность не должна предполагаться.

Ограничения вакуумного литья

Сначала требуется мастер-модель.
Это добавляет еще один шаг по сравнению с прямой 3D-печатью или обработкой с ЧПУ.

Свойства материала приблизительны и не идентичны.
Вакуумное литье часто бывает достаточно прочным для некоторых испытаний и пилотного использования, но оно не должно автоматически заменять валидацию производственного уровня.

Силиконовые формы имеют ограниченный срок службы.
Поэтому этот процесс лучше всего подходит для мелкосерийного, а не крупномасштабного производства.

Типичные случаи использования

Вакуумное литье часто является правильным выбором, когда вам необходимо:

• сделать от 10 до 100 деталей прототипа

• подготовить образцы для тестирования заказчиком

• оценить цвет, текстуру и внешний вид

• поддержка пилотных продаж или проверки рынка

• устранить пробел до того, как инструменты для литья под давлением будут готовы

3D-печать, прототипирование на ЧПУ или вакуумное литье: как выбрать по стадии разработки

Практический способ выбрать правильный метод — согласовать его с этапом разработки продукта.

Этап 1: Ранняя концепция и итерация проекта

На этом этапе главная цель – быстро научиться.

Лучший выбор: 3D-печать.

Почему:

• изменения в дизайне происходят часто

• скорость имеет большее значение, чем конечные свойства материала

• командам нужны недорогие физические модели

• внутренние проверки часто в первую очередь фокусируются на форме и удобстве использования.

На этом этапе печать нескольких версий зачастую более ценна, чем изготовление одной идеальной детали.

Этап 2: Функциональная инженерная проверка

На этом этапе команде необходимо знать, действительно ли дизайн работает.

Лучший выбор: прототипирование с ЧПУ.

Почему:

• допуск и точность сборки имеют значение

• фактическое механическое поведение имеет значение

• прототипы должны пережить испытания

• технический риск выше визуального риска

Это особенно актуально для корпусов бытовой электроники, разъемов, кронштейнов, корпусов и прецизионных механических деталей.

Этап 3: Одобрение внешнего вида и испытания мелких партий

На данном этапе проект относительно стабилен, и команде нужно несколько почти финальных частей.

Лучший выбор: вакуумное литье.

Почему:

• мелкосерийное дублирование становится важным

• качество презентации важнее

• командам может понадобиться несколько единиц для рыночного тестирования

• полная оснастка еще преждевременна

Этот этап является обычным, когда компании хотят проверить спрос, прежде чем инвестировать в пресс-формы.

Критерии практического решения

Если вы выбираете между этими тремя методами, используйте следующие критерии вместо того, чтобы выбирать только по цене.

Выбирайте 3D-печать, если:

• вам нужны детали как можно быстрее

• дизайн все еще часто меняется

• геометрия сложная

• прототип предназначен в основном для обзора концепции или легкого тестирования

• вы хотите снизить стоимость итерации на ранних этапах разработки

Выбирайте прототипирование с ЧПУ, если:

• толерантность имеет решающее значение

• требуются настоящие инженерные материалы

• деталь пройдет функциональные испытания

• резьба, уплотнительные поверхности или конструктивные особенности имеют значение

• вам нужен прототип, близкий к конечному использованию

Выбирайте вакуумное литье, если:

• дизайн в основном заморожен

• вам нужно несколько одинаковых деталей

• Внешний вид имеет значение

• вам нужен мост перед литьем под давлением

• вам нужны детали небольшого объема с большей согласованностью, чем повторяющееся разовое прототипирование

Распространенные ошибки, которых следует избегать

Быстрая разработка продукта часто замедляется, потому что команды выбирают метод, основанный на привычке, а не на объективных потребностях.

Использование 3D-печати для окончательных функциональных выводов

Печатная деталь может быть отличной для проверки формы, но неудовлетворительной для реального инженерного суждения. Если проект зависит от ударопрочности, герметичности, износостойкости или прочности резьбы, напечатанный образец может создать ложную уверенность.

Использование ЧПУ слишком рано на этапе проектирования с высокой текучестью

ЧПУ — это мощный инструмент, но это не всегда лучший первый шаг. Когда конструкция все еще нестабильна, обработка каждой версии может привести к увеличению затрат и замедлению обучения.

Выбор вакуумного литья до того, как конструкция станет стабильной

Вакуумное литье работает лучше всего, когда мастер-модель подобрана правильно. Если серьезные изменения в конструкции все еще вероятны, переделка пресс-формы может привести к пустой трате времени и денег.

Сравнение только стоимости единицы

Более дешевая деталь не всегда является более быстрым вариантом разработки. Один неточный прототип может привести к ошибкам в проектировании, задержке тестирования или повторному общению с поставщиком. Эти скрытые затраты часто превышают разницу между методами прототипирования.

Реалистичный подход к выбору для более быстрого получения результатов

Во многих проектах самая быстрая стратегия разработки продукта — это не выбор одного метода. Это последовательное использование правильной комбинации.

Общий рабочий процесс выглядит следующим образом:

1. 3D-печать ранних моделей для проверки размера, формы и взаимодействия с пользователем.

2. Важные функциональные детали станков с ЧПУ для подгонки и инженерных испытаний

3. Отливка небольшой партии в вакууме для визуального обзора, отзывов клиентов или пилотного использования.

Такой поэтапный подход снижает риск на каждом этапе, не прибегая к слишком раннему использованию дорогостоящего производственного оборудования.

Например, команда, разрабатывающая новый корпус потребительского устройства, может сначала распечатать несколько версий корпуса, затем обработать окончательный корпус на станке с ЧПУ для подтверждения допусков и сборки и, наконец, отлить в вакууме небольшую партию для образцов для дистрибьюторов. В целом этот рабочий процесс часто оказывается быстрее, чем заставлять один процесс делать все.

Какой метод лучше всего подходит для быстрой разработки продукта?

В дебатах о 3D-печати, прототипировании на станках с ЧПУ или вакуумном литье не существует универсального победителя..

Лучший ответ:

• 3D-печать лучше всего подходит для скорости и итерации

• Прототипирование с ЧПУ лучше всего подходит для функциональности и точности

• вакуумное литье лучше всего подходит для небольших объемов презентационных деталей, близких к производству.

Если ваша цель — по-настоящему быстрая разработка продукта, выбирайте процесс, основываясь на решении, которое вам нужно принять дальше, а не только на той детали, которую вам нужно произвести сегодня.

Такой образ мышления приводит к созданию более качественных прототипов, меньшему количеству циклов редизайна и более короткому пути к запуску.

Последние мысли

Наиболее эффективная стратегия прототипирования согласовывает выбор процесса с риском разработки.

Используйте 3D-печать, когда вам нужно быстрое обучение. Используйте прототипирование с ЧПУ, когда вам нужна техническая уверенность. Используйте вакуумное литье, когда вам нужно несколько высококачественных деталей перед массовым производством.

Команды, которые делают это различие заранее, обычно действуют быстрее, потому что каждый прототип отвечает на правильный вопрос в нужное время.

Если вы оцениваете поставщиков или планируете следующий этап создания прототипа, ключевой вопрос прост: что вам нужно, чтобы этот прототип доказал? Как только это станет ясно, выбрать правильный метод станет гораздо проще.
