Что такое быстрое прототипирование?

Вывод нового продукта на рынок раньше конкурентов определяет его окончательный успех. Традиционные производственные процессы требуют непомерных бюджетов. Инженеры часто ждут недели, чтобы проверить одну итерацию проекта. Когда инженерным группам нужен более быстрый и надежный способ тестирования концепций, они обращаются к методам быстрого изготовления. В этом подробном руководстве рассматриваются основные методологии, практические приложения и стратегические преимущества преобразования цифровых моделей в физическую реальность.

Ключевые выводы

• Определение: группа передовых производственных технологий, используемых для быстрого изготовления масштабной модели физической детали или сборки непосредственно на основе данных трехмерного компьютерного проектирования.
• Основные технологии: отраслевой стандарт в значительной степени опирается на аддитивное производство слоев, субтрактивную обработку и литье в силиконовые формы. Каждый процесс удовлетворяет определенным требованиям к материалам и объемам.
• Основные преимущества: Внедрение этих методов значительно сокращает время выхода на рынок. Это снижает первоначальные затраты на разработку и позволяет проводить обширные физические испытания, прежде чем переходить к дорогостоящему оборудованию для массового производства.
• Выбор правильного метода. Выбор процесса требует оценки на основе данных. Вы должны взвесить требуемые свойства материала, бюджетные ограничения, ожидаемое качество поверхности и параметры механических испытаний.
• Стратегическое понимание: партнерство с опытным производственным предприятием устраняет критический разрыв между грубой цифровой концепцией и полнофункциональным продуктом, готовым к выходу на рынок.

Понимание основ быстрого изготовления

По своей сути эта методология ускоряет изготовление физической детали непосредственно на основе цифрового 3D-проекта. Традиционное производство часто требует сложной оснастки, дорогих стальных форм или специализированных приспособлений, прежде чем производить единственную единицу продукции. Этот современный подход использует цифровые данные для управления автоматизированным оборудованием. Следовательно, инженеры могут получить осязаемое представление своей конструкции в течение нескольких дней. Этот прямой рабочий процесс из цифрового в физический облегчает немедленную оценку. Команды обнаруживают эргономические недостатки или нарушения сборки на ранних этапах цикла разработки.

Исторически разработка прототипа представляла собой кропотливый ручной процесс. Мастера вырезали дерево, формовали глину или фрезеровали вручную металлические блоки, чтобы оценить форму и соответствие. Этот аналоговый подход по своей сути был медленным и очень подвержен человеческим ошибкам. Внедрение программного обеспечения для цифрового проектирования вызвало революцию в цифровом производстве. Сегодня экосистема превратилась в сложную сеть автоматизированных машин. Современное производство прототипов может производить функциональные испытательные образцы, которые по механической целостности могут конкурировать с конечными производственными изделиями.

Чтобы по-настоящему осознать ценность быстрого производства, мы должны объективно сопоставить его с традиционными методами, требующими больших объемов производства, такими как литье под давлением или литье под давлением.

Лучшие методы и технологии

Выбор правильной технологии имеет решающее значение для достижения точных результатов испытаний. Ниже приводится объективное описание основных методов, используемых в современной технике.

Аддитивное производство создает детали слой за слоем на основе цифровых моделей. Он преуспевает в создании сложной внутренней геометрии. Традиционные режущие инструменты просто не могут добраться до этих сложных решетчатых структур. В частности, в стереолитографии для отверждения жидкой смолы используется УФ-лазер. Это обеспечивает исключительно гладкую поверхность, идеально подходящую для визуальных моделей с высокой детализацией. Между тем, селективное лазерное спекание сплавляет порошкообразный нейлон без необходимости использования опорных конструкций. Это делает его идеальным выбором для механизмов блокировки. Для ранней проверки конструкции метод моделирования методом наплавления экструдирует нагретые термопласты, чтобы обеспечить наиболее экономически эффективное решение для 3D-печати .

В отличие от аддитивных методов, обработка с помощью компьютерного числового управления представляет собой субтрактивный процесс. Программное обеспечение определяет точное движение режущих инструментов для отделения материала от твердой заготовки. Хорошо выполненный прототип с ЧПУ повсеместно ценится за бескомпромиссную точность и структурную целостность. Независимо от того, используются ли фрезерные или токарные станки, этот метод обеспечивает жесткие допуски, часто достигающие ±0,01 мм. Это остается золотым стандартом тестирования функциональных деталей в материалах, из которых они изготавливаются. Инженеры часто выбирают алюминий аэрокосмического класса, нержавеющую сталь или специальные инженерные пластмассы, такие как PEEK.

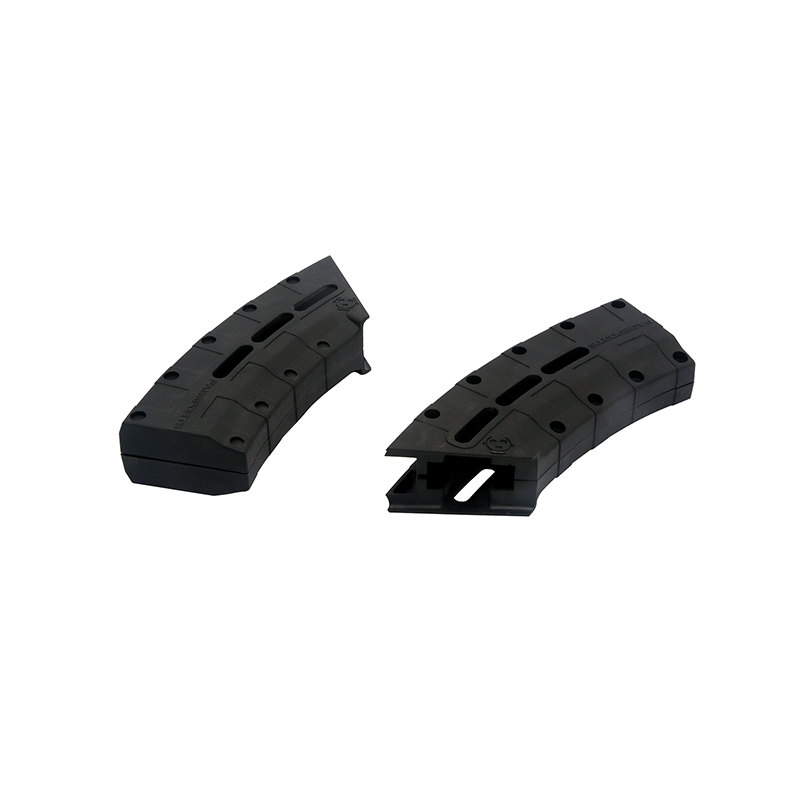

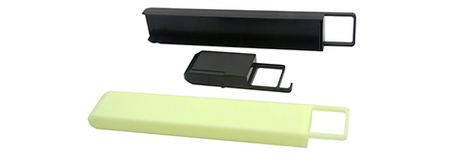

Когда для проекта требуется небольшая партия высококачественных пластиковых деталей, вакуумное литье обеспечивает невероятную эффективность. Рабочий процесс начинается с создания высокодетализированного эталона с помощью точной механической обработки или печати с высоким разрешением. Вокруг этого мастера заливают жидкий силикон, чтобы сформировать гибкую форму. После отверждения и разрезания полиуретановые смолы со свойствами, подобными АБС или поликарбонату, втягиваются в полость под вакуумом. Это полностью устраняет захваченные пузырьки воздуха. Из одной силиконовой формы обычно получается от 15 до 20 снимков высокой точности. Этот процесс идеально имитирует отделку поверхности, точное соответствие цвета и механические свойства пластмасс, полученных литьем под давлением. Вы достигаете допусков на размеры около ±0,15 мм без непомерных затрат на режущие стальные инструменты.

Поскольку проекты приближаются к заключительной стадии проверки, быстрая оснастка устраняет разрыв, обрабатывая временные формы из более мягкого алюминия. Это позволяет производить литье под давлением нескольких сотен единиц из настоящего пластика промышленного качества. Аналогичным образом, при быстром изготовлении листового металла используются лазерные резаки и автоматические листогибочные прессы для быстрого складывания кронштейнов или электронных корпусов для проведения строгих механических испытаний.

3 заметных преимущества использования физической модели

В секторах с жесткой конкуренцией скорость развития напрямую определяет долю рынка. Гибкие рабочие процессы, основанные на физических моделях, позволяют командам инженеров проектировать, создавать, тестировать и совершенствовать несколько итераций в течение одной недели. Значительно сокращая этот цикл обратной связи, компании завершают архитектуру своих продуктов на несколько месяцев раньше конкурентов. Эти конкуренты по-прежнему увязли в традиционных вялых итерационных циклах.

Более того, хотя цифровое моделирование, такое как анализ методом конечных элементов, предоставляет ценные данные, оно не может полностью заменить нюансы физических испытаний. Обнаружение фатального недостатка конструкции после изготовления стальной формы может стоить десятки тысяч долларов. Слабое защелкивающееся соединение, разрушающееся под давлением или непредвиденным термическим воздействием, является обычным кошмаром на поздней стадии. Создание реальной модели на раннем этапе снижает этот огромный финансовый риск. Это позволяет командам проверять форму, соответствие и функционирование задолго до того, как вкладывать значительные средства в инфраструктуру массового производства.

Физический объект передает такую ​​глубину информации, с которой просто не могут сравниться двумерные рисунки или вращающиеся цифровые изображения. Передача тактильной модели в руки межфункциональных команд вызывает органичную и немедленную обратную связь. Это физическое взаимодействие имеет решающее значение для оценки эргономики человека. Это помогает обеспечить необходимое финансирование и гарантирует, что все заинтересованные стороны разделяют единое реалистичное видение конечного продукта.

Реальные приложения в разных отраслях

Сектор бытовой электроники работает с заведомо коротким жизненным циклом продукции. Это требует постоянных инноваций, чтобы заинтересовать потребителей. Разработчики оборудования в значительной степени полагаются на итеративное тестирование для улучшения эргономичности внешних корпусов. Они должны обеспечить точное выравнивание корпусов с защелками и проверить терморегуляцию внутренних батарейных отсеков. Для тестирования того, как новый концентратор умного дома рассеивает тепло, необходимы материалы, которые точно имитируют пластик конечного производства. Передовое производство становится незаменимым для выявления этих тепловых узких мест.

В отраслях, где снижение веса и структурная целостность являются вопросами жизни и смерти, быстрое производство не подлежит обсуждению. Инженеры-автомобилестроители часто изготавливают легкие компоненты двигателей, специальные приспособления для приборной панели и аэродинамические модели аэродинамических труб для оптимизации топливной экономичности. Аналогичным образом, аэрокосмические компании используют высокопроизводительную механическую обработку и передовую композитную печать для проверки структурных кронштейнов. Эти компоненты проходят жестокие стресс-тесты и термоциклирование. Перед полномасштабным развертыванием они должны соответствовать строгим стандартам безопасности.

Медицинская сфера связана строгой нормативной базой и бескомпромиссными требованиями биосовместимости. Изготовление на ранней стадии ускоряет итеративное проектирование эргономичных хирургических инструментов, индивидуальных протезов и функциональных корпусов для диагностического оборудования. Поскольку эти устройства часто взаимодействуют непосредственно с человеческим телом, физические модели должны точно воспроизводить свойства материала конечного продукта. Хирурги и медицинские работники работают с этими испытательными установками в смоделированных клинических условиях. Это обеспечивает тактильную обратную связь и снижает риск дорогостоящих задержек с одобрением регулирующих органов.

Как выбрать правильный производственный процесс

Предполагаемый вариант использования детали всегда определяет требуемый материал. Впоследствии это сужает жизнеспособные производственные процессы. Требует ли компонент высокой прочности на разрыв, чрезвычайной термической стойкости или электропроводности? Если да, то фрезерование таких металлов, как алюминий 6061 или титан, является логичным путем. И наоборот, если конструкция требует гибкости, подобной резине, оптической прозрачности или определенного подбора цвета, отливка из специализированных полиуретановых смол даст наиболее точные данные испытаний. Получение высококачественного быстрого прототипа гарантирует, что результаты вашей лаборатории точно отражают реальные эксплуатационные характеристики.

Бюджеты проектов и строгие сроки запуска часто вынуждают команды разработчиков идти на стратегические компромиссы. Базовая экструзионная печать, несомненно, является самым быстрым и экономичным методом грубого объемного тестирования. Часто он доставляет детали в ночное время. Однако этим быстрым отпечаткам обычно не хватает механической прочности, необходимой для испытаний на функциональную нагрузку. С другой стороны, прецизионная обработка требует более высоких затрат на первоначальную настройку и немного более длительного времени выполнения заказа. При этом он обеспечивает бескомпромиссную долговечность и точность размеров. Взвешивание конкретного этапа жизненного цикла вашего продукта определит, будет ли приоритет отдаваться быстрому обороту или структурной целостности.

Верность означает, насколько близко тестовый образец похож на конечный изготовленный продукт. Вы должны четко определить, требуется ли проекту визуальная модель для презентации на выставке или функциональная модель для испытания на механическую нагрузку. Когда исключительный косметический вид и особая текстура имеют первостепенное значение, лучше всего подходят процессы формования силикона. Альтернативно, обработанные детали могут подвергаться вторичной обработке поверхности, такой как дробеструйная обработка, анодирование или порошковое покрытие, для достижения безупречного внешнего вида производственного уровня.

Тенденции отрасли и перспективы на будущее

Искусственный интеллект фундаментально меняет концепцию концептуализации компонентов еще до того, как машина включится. Программное обеспечение для генеративного проектирования использует сложные алгоритмы для оптимизации веса детали, путей передачи нагрузки и использования материалов на основе строгих предопределенных ограничений. Вместо того, чтобы инженер вручную создавал одну итерацию, программное обеспечение автономно генерирует тысячи потенциальных геометрических решений. Эта синергия между программным обеспечением и передовым производством приводит к созданию невероятно легких конструкций, которые раньше невозможно было себе представить.

Исторически итеративные испытания ограничивались базовыми хрупкими пластиками и легкообрабатываемыми сплавами. Сегодня ландшафт материаловедения расширяется в геометрической прогрессии. Отраслевые аналитики отмечают значительный рост объемов непрерывной композитной печати. При этом углеродное волокно или стекловолокно внедряется непосредственно в полимерную матрицу. Из него получаются детали, которые по прочности на разрыв могут соперничать с алюминием, но при этом они весят гораздо меньше. Кроме того, быстрое развитие высокотемпературных смол расширяет границы медицинского и аэрокосмического секторов. Теперь инженеры могут изготавливать детали конечного использования, способные выдерживать экстремальные воздействия окружающей среды.

Поскольку производство оборудования становится экспоненциально более быстрым и высокоавтоматизированным, традиционная граница, отделяющая раннюю стадию моделирования от массового производства, быстро растворяется. Методы, которые раньше использовались только для грубой проверки концепции, теперь активно используются для мелкосерийного производства и производства мостов. Этот общеотраслевой сдвиг в сторону производства по требованию позволяет компаниям полностью отказаться от дорогостоящих инструментов для литья под давлением для нишевой продукции. Это способствует созданию гораздо более гибкой и устойчивой глобальной цепочки поставок.

Начало работы с подходящим партнером-производителем

Даже при безупречно оптимизированном файле дизайна физический успех вашей модели полностью зависит от исполнения. При оценке потенциальных партнеров-производителей отдавайте предпочтение предприятиям, оснащенным комплексными собственными возможностями. Поставщик, который объединяет аддитивные, субтрактивные и литейные технологии под одной крышей, предоставит объективные рекомендации, адаптированные к вашей конкретной геометрии. Они не будут навязывать ваш проект единственной машине, которой они владеют. Настаивайте на партнерах с документально подтвержденными сертификатами качества, надежными протоколами безопасности данных и проверенной историей соблюдения жестких допусков на размеры.

Партнер-производитель премиум-класса предлагает гораздо больше, чем просто услуги по печати и доставке. Вам нужна выделенная команда, которая обеспечит упреждающее проектирование и обратную связь по технологичности. Прежде чем разрезать какой-либо материал, их инженеры должны тщательно проанализировать ваши цифровые файлы, чтобы выявить потенциальные препятствия на производстве. Они ищут стены, которые структурно слишком тонкие, глубокие подрезы, которые невозможно фрезеровать, или допуски, которые излишне жесткие и дорогие. Такое предварительное инженерное сотрудничество предотвращает дорогостоящий брак, обеспечивает структурную целостность и оптимизирует весь производственный процесс.

Конечная цель физических испытаний — уверенный переход к полномасштабному производству. Стратегический дальновидный партнер обладает инфраструктурой, которая поможет вам беспрепятственно справиться с этим масштабированием. Сотрудничая с поставщиком комплексных услуг, вы можете превратить успешную единичную конструкцию в мелкосерийную серию из нескольких сотен деталей. Этот критический этап производства мостов позволяет вашей компании получить ранний доход. Вы оцениваете фактический рыночный спрос и совершенствуете логистику цепочки поставок задолго до того, как вкладываете значительные средства в крупносерийный стальной инструмент с несколькими полостями.

Заключение

Ускоренное производство зарекомендовало себя как незаменимая основа современного проектирования и разработки продукции. Интеграция этих гибких технологий позволяет предприятиям значительно ускорить инновации, сократить затраты на разработку и исключить догадки при механических испытаниях. Конечный успех вашего проекта во многом зависит от выбора правильного метода изготовления и сотрудничества с высококвалифицированным партнером-производителем. Независимо от того, совершенствуете ли вы сложный кронштейн для аэрокосмической отрасли или запускаете новое поколение бытовой электроники, преобразование ваших цифровых концепций в высокоточные физические модели — это самый надежный путь к доминированию на рынке. Чтобы гарантировать, что ваши проекты выполняются с абсолютной точностью и подкреплены глубоким инженерным опытом, изучите комплексные производственные решения Yeeshine и поднимите разработку своей продукции на новый уровень.

Часто задаваемые вопросы

Сколько стоит быстрое прототипирование?

Затраты существенно колеблются в зависимости от выбранной технологии, объема производства, марки материала и геометрической сложности. Простая напечатанная модель с низкой точностью может стоить всего пятьдесят долларов. И наоборот, очень сложная деталь с жесткими допусками, изготовленная из авиационного титана, может стоить от нескольких сотен до более тысячи долларов. Чтобы получить точную и действенную оценку, настоятельно рекомендуется отправить ваши цифровые файлы на комплексную инженерную проверку.

В чем разница между 3D-печатью и быстрым прототипированием?

Хотя эти термины часто используются как синонимы в повседневном разговоре, они представляют собой разные понятия. Последний представляет собой широкую всеобъемлющую методологию быстрого создания физической модели на основе цифрового проекта для проверки идеи. Аддитивное производство — это всего лишь один конкретный инструмент в гораздо большем арсенале, используемый для достижения этой цели. Он работает наряду с другими отдельными процессами, такими как субтрактивная обработка и литье уретана.

Как быстро я могу получить физическую модель?

Сроки поставки во многом зависят от конкретного производственного процесса. Базовые аддитивные методы работают исключительно быстро: зачастую доставка деталей занимает от одного до трех дней. Субтрактивная обработка требует тщательного программирования траектории движения инструмента и настройки станка, что обычно увеличивает сроки до трех-семи дней. Процессы литья включают в себя промежуточный этап отверждения силиконовой мастер-формы. Обычно для производства полной партии идентичных деталей требуется от семи до десяти дней.

Когда следует использовать вакуумное литье вместо литья под давлением?

Литье — оптимальный выбор, когда проект требует небольшого объема деталей. Обычно это от десяти до пятидесяти единиц. Эти детали должны точно повторять механические свойства, цвет и чистую поверхность пластика, полученного литьем под давлением. Такой подход позволяет инженерным командам полностью избежать огромных первоначальных капиталовложений и длительных сроков выполнения работ, которые обычно связаны с резкой инструментов из твердой стали или алюминия для традиционного массового производства.

Какие материалы можно использовать при быстром прототипировании?

Современное производство позволяет использовать широкий спектр материалов инженерного класса. При субтрактивной обработке используются конструкционные металлы, такие как алюминий, нержавеющая сталь, латунь и титан, а также жесткие пластики, такие как ПОМ, PEEK и ABS. В аддитивных процессах используются светочувствительные смолы, нейлоновые порошки и термопластичные нити. Между тем, при литье уретана используются специализированные жидкие смолы, разработанные для точной имитации твердости, прозрачности и термических свойств промышленных пластмасс и эластомеров.

Как быстрое прототипирование улучшает дизайн продукта?

Физическое моделирование фундаментально меняет дизайн продукта, заменяя теоретические предположения реальными данными. Инженеры могут физически взаимодействовать с моделью, чтобы оценить эргономический комфорт, проверить сложную сборку и провести испытания под нагрузкой в ​​реальных условиях. Выявление механических помех или эстетических дефектов на раннем этапе проектирования предотвращает дорогостоящие модификации инструментов в дальнейшем. Этот итеративный цикл обратной связи гарантирует высокоточный и ориентированный на пользователя конечный продукт.
