Прогрессивный против трансфера против соединений

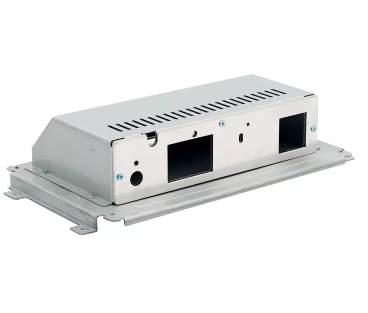

Металлическая штамповка умирает, формируя современные продукты с точностью и скоростью. Они контролируют затраты, точность и качество производства. Выбор между прогрессивными, передачами и соединением может быть сложным. У каждого есть уникальные сильные стороны и компромиссы.

В этом посте вы узнаете их различия, преимущества и лучшие приложения для успеха в производстве.

Что такое металлическая штамповка?

Металлическая штамповка - это специальный инструмент, используемый в производстве. Это помогает формировать, разрезать или сформировать металлические листы в детали. Процесс работает, нажимая лист между соответствующими деталями инструмента. Этот инструмент часто производится на заказ для конкретных продуктов, от автомобильных деталей до электроники.

Большинство умираний включают удар и блок. Удар толкует металл в полость блока. Вы также найдете такие детали, как стриптизерши, которые удаляют материал с пунша, и пилотов, которые направляют металл на место. Вместе они быстро образуют чистые, повторяющиеся детали.

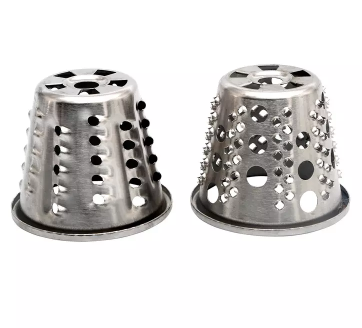

Штамповка умирает над многими материалами. К ним относятся сталь, алюминий, медь, нержавеющая сталь, латунь и даже жесткие сплавы, такие как Inconel. Некоторые даже обрабатывают благородные металлы для высококачественной электроники. Каждый материал нуждается в правильной настройке для точности и долговечности.

Помимо трех основных типов - прогрессивных, переноса и соединения - есть и другие. Простые штампы обрабатывают основные разрезы. Комбинация умирает, выполняет резку и формируется за один шаг. Многократные или банда умирают, делают несколько частей одновременно. Все эти типы поддерживают различные потребности в стоимости, сложности и скорости.

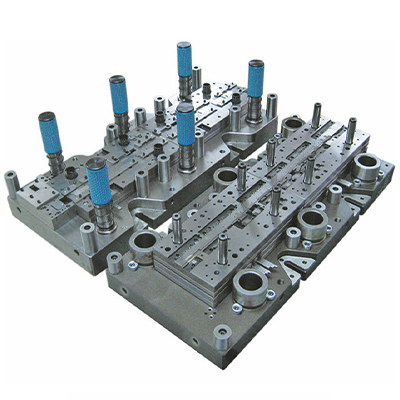

Прогрессивные умирают

Что такое прогрессивная химика?

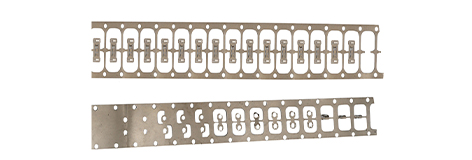

Прогрессивный кубик образует детали на этапах, когда металлическая полоса перемещается через серию станций. Это начинается, когда катушка подается в пресс. На каждой остановке различный инструмент разрезает, изгибает или ударяет металл. После нескольких циклов законченная часть отделяется от полосы. Каждый удар прессы делает одну новую часть, поэтому он продолжает двигаться быстро.

Металлическая полоса остается подключенной, когда она перемещается от станции на станцию. Вот как выравнивание остается напряженным. Этот дизайн хорошо работает для небольших и средних частей, которые не нуждаются в глубоком образовании. Прогрессивные штампы настроены для скорости и точности в длинных пробегах.

Преимущества прогрессивных умираний

Прогрессивные штампы известны быстрым выходом. Они производят одну часть за ход, когда работают на полной скорости. Это делает их идеальными для больших объемов. Поскольку каждый цикл образует полную часть, их также легко автоматизировать. Необходимо меньше рабочей силы, и на этом пути происходит меньше ошибок.

Они также имеют финансовый смысл со временем. Несмотря на то, что инструмент стоит дороже, он окупается, если вы делаете тысячи или миллионы частей. Вот почему они популярны в отраслях, где скорость и масштаб действительно имеют значение.

Недостатки прогрессивных умираний

Эти умирают не дешевые, чтобы начать. Проектирование инструментов и построение времени и денег. Это может быть проблемой для коротких производственных прогонов или если дизайн детали часто меняется. Техническое обслуживание также может быть сложным. Чем больше станций у вас есть, тем больше вещей может пойти не так.

Прогрессивные умирают плохо справляются с каждой формой. Глубокие детали или большие компоненты могут потребовать других методов. Например, детали со сложными кривыми или глубокими полостями часто не могут быть сделаны таким образом.

Типичные применения прогрессивных штампов

Многие автоматические детали сделаны с использованием прогрессивных штампов. Подумайте о металлических зажимах, кронштейнах и небольших компонентах рамы. Вы также увидите их в аппаратном оборудовании и световых приспособлениях. Все, что является плоским или имеет простые изгибы, сделанные в огромных количествах, соответствует этому методу.

Долгосрочные потребительские товары-такие как вкладки батареи, соединительные пластины или петли-также полагаются на этот процесс. Он используется, когда скорость, последовательность и повторяемое качество - все важнее, чем гибкость.

Перевод умирает

Что такое перевод?

Настройка Transfer Die работает не так, как прогрессивные штампы. Вместо того, чтобы кормить металлическую полосу через подключенные станции, каждая часть разделена рано. Он перемещается между станциями с помощью механизма переноса. Этот механизм может быть механическими руками или роботизированными системами. Каждая станция выполняет свою работу, такую как формирование, обрезка или пронзительный.

Поскольку часть свободна от полосы, она может быть переориентирована или перемещена между операциями. Это дает больше контроля над сложной формированием. Это также позволяет матрице глубже нарисования или формы, которые нельзя сделать за один проход, прикрепленный к полосе.

Преимущества перевода умирает

Переводные штампы сделаны для больших и сложных деталей. Они особенно полезны, когда деталь нуждается в глубоком формировании или нескольких операциях в разных ориентациях. В отличие от прогрессивных штаммов, инструмент не ограничен движением полосы или соединением.

Гибкость - большая победа. Легче разрабатывать пользовательскую форму или объединить изгиб, рисование и пробивание в одном цикле. Вы также можете настроить станции без восстановления всей системы. Это помогает при изменении деталей или необходимы новые вариации.

Недостатки перевода умирают

Эта гибкость составляет стоимость. Установка более сложна и занимает больше времени. Вам понадобится правильное выравнивание всех станций и плавного переноса. Если что -то пойдет не так на одной станции, весь процесс может остановиться.

По сравнению с прогрессивными штампами, переходные штампы медленнее для больших объемов. Дополнительное движение между станциями добавляет время. Кроме того, роботизированные или механические переводы означают более высокие затраты на оборудование и техническое обслуживание. Это компромисс между гибкостью и скоростью.

Типичные применения перевода умирают

Трансферные штампы отображаются в таких отраслях, как автомобильная, аэрокосмическая и электроника. Они помогают формировать большие части, такие как панели для тела, рамы или корпусы. Все, что глубоко натянуто или встроенные слои, хорошо подходит.

В электронике передача умирает, формируют случаи с кривыми, вкладками или отверстиями в трудных пространствах. Они также хорошо работают для частей тяжелых машин, где важны толщина или размер. Если часть не может быть сформирована во время оставаясь прикрепленной к полосе, переводки обычно являются ответом.

Соединение умирает

Что такое комплексная химика?

Составной кубик выполняет несколько действий в одном ударе прессы. Это означает, что он может одновременно пробить часть. Все операции происходят, пока металл удерживается в фиксированной позиции. Эта настройка лучше всего подходит для плоских деталей, которые не нуждаются в формировании или рисунке.

Он построен для простоты и скорости. Вместо того, чтобы перемещать металл между станциями, все происходит за один выстрел. Это помогает, когда вам нужна чистая форма с жесткими допусками, особенно для меньших плоских компонентов.

Преимущества умираний соединений

Участники комплекса предлагают большую точность. Поскольку заготовка не перемещается между шагами, выравнивание остается идеальным. Это повышает повторяемость и снижает изменение части. Если вы заботитесь о жестких допусках, это умирание является твердым выбором.

Они также удобны для стоимости. Инструменты проще, чем прогрессивные или передачи систем. Вам не нужны кормильные полоски или роботизированные руки. Это сокращает как строительство, так и затраты на техническое обслуживание. А поскольку один удар заканчивает деталь, производство быстрее, чем запуск отдельных инструментов.

Недостатки соединений умирают

Они не предназначены для сложных деталей. Если ваша часть нуждается в глубине, формировании или множественном углах, составная матрица не сработает. Это ограничено формами, которые остаются плоскими. Для чего -либо глубокого или большого, другие умирают больше смысла.

Они также не масштабируются для масштабных пробежек. В настройках большого объема скорость может отставать от прогрессивных систем. И если металл толстый, вам понадобится больше тоннажа от пресса. Это может повысить стоимость вашего оборудования и ограничить варианты прессы.

Типичные применения комплексных штампов

Вы найдете комплексные умирания в местах, которые нуждаются в плоских, высоких деталях. Аэрокосмическая и электронная промышленность использует их для прокладок, контактных тарелок и небольших кронштейнов. Они также популярны для шайбы, прокладок и тегов.

В любое время, когда вам нужны идеальные круги, острые углы или симметричные порезы в тонком бультере, этот метод подходит. Это также полезно, когда вы делаете средние партии, где качество имеет большее значение, чем автоматизация или глубина формирования.

Прогрессивный VS Transfer Vs Compound Die: ключевые различия

Скорость и эффективность

Если скорость - это цель, прогрессивные умирают. Они образуют новую часть с каждым ударом прессы. После того, как настройка будет выполнена, машина работает быстро и устойчиво. Вот почему они отлично подходят для производственных линий с высоким выходом. Часть остается прикрепленной к полосе до окончательного разреза, что заставляет все двигаться без промедления.

Перевод умирает, с другой стороны, медленнее. Каждая часть должна быть передана с станции на станцию. Это движение добавляет время. Тем не менее, они позволяют формировать эти прогрессивные штампы не могут сделать. Если часть большая, изогнутая или глубоко нарисованная, этот метод может быть единственным вариантом. Скорость торгуется на гибкость.

Соединение умирает земля где -то посередине. Они быстро за небольшие плоские детали, так как все сделано одним ударом. Но они не обрабатывают сложную геометрию. Если вам нужны простые формы быстро, этот метод работает хорошо. Только не ожидайте, что вывод соответствует автоматизации прогрессивных систем.

Инструмент и стоимость

Инструмент для прогрессивных умираний стоит более авансовые. Дизайн сложный, и каждая станция должна идеально выровнять. Но со временем стоимость за часть падает. После работы это эффективно для огромных заказов. Это делает высокие инвестиции стоить того для массового производства.

Участники передачи нуждаются в еще большем количестве инвестиций. Не только для матрицы, но и системы автоматизации, которая перемещает каждую часть. Роботы, датчики и инструменты выравнивания добавляют к счету. Запуск системы также требует больше энергии и квалифицированных операторов. Так что он лучше всего подходит для сложных деталей, где другие методы не будут работать.

Умирание соединения является наиболее доступным для инструмента. Поскольку все шаги происходят на одной станции, существует меньше материала и меньше времени, потраченного на его строительство. Это означает более низкие затраты на установку. Если объем средний до высокой, а часть-плоская, это часто наиболее экономически эффективное решение.

Сложность и возможности

Прогрессивные умирают сияют в выполнении многих шагов одновременно. Они пронзают, сгибаются, вытекают и формируют формы в линии. Но они не справляются с глубоким формированием или переориентацией. Если ваша часть плоская и простая, они работают отлично. Если вам нужно что -то нарисованное или формированное в 3D, они не выполнят работу.

Участники передачи предлагают больше свободы. Часть может перемещаться независимо через прессу. Это означает, что его можно перевернуть, сдвинуть или изменить способы, которыми прогрессивные инструменты не могут управлять. Они используются, когда часть имеет кривые, отверстия, складки или глубокие изменения по всей его форме.

Умирание соединения - все о точности. Они могут ударить, разрезать и пугать одновременно. Это полезно, когда допуски плотные, и вы хотите идеальной повторяемости. Но их способности останавливаются в плоских частях. Они не созданы для формирования или складывания.

Объем производства

Если вы делаете миллионы деталей, перейдите с прогрессивными штамбами. Они построены для длинных пробежек и низкой стоимости за единицу. После запуска они редко останавливаются, если для технического обслуживания или смены детали. Это то, что делает их популярными в автомобильных и приборах.

Передача умирает в среднем и высоком объеме, когда геометрия части сложна. Они могут не соответствовать прогрессивным умираниям в скорости, но они восполняют это в том, что они могут сделать. Когда дизайн требует нескольких 3D -операций, передача является единственным практическим вариантом.

Умирание соединения великолепно, когда вам нужны плоские части в приличных количествах. Они не идеальны для массивных пробежек, но не для небольших партий. Если вам нужны тысячи до сотен тысяч простых, высоких деталей, эта умирает обеспечивает хороший баланс. По этой причине он часто используется в аэрокосмической и электронике.

Выбор между прогрессивной, передачей и соединением умирает

Ключевые факторы: дизайн детали, сложность, тип материала, размер партии, бюджет

Правая кубик зависит от самой части. Если форма плоская или простая, умирает соединения часто достаточно. Но если вы работаете над глубоко натянутой частью или что-то в этом роде со сложной геометрией, перевода умирает, дает вам больше свободы. Для деталей, которые включают несколько сокращений и изгибов в последовательности, прогрессивные умирают быстро их завершить.

Материал также играет роль. Тонкие металлы, такие как алюминий или латунь, могут хорошо работать с любым типом матрицы. Но более толстые стальные или высокопрочные сплавы могут потребовать более сильных прессов, особенно для составных операций. Размер партии тоже имеет значение. Для больших объемов прогрессивные штампы, как правило, являются наиболее экономически эффективными. Но если объем детали невелик или часто изменяется, затраты на инструмент могут не стоить того.

Бюджет всегда формирует решение. Прогрессивные штампы требуют более авансовых инвестиций. Передача умирает системы автоматизации спроса. Умирание соединения стоит меньше, но предлагает меньше возможностей. Вы захотите соответствовать инструментам как потребностям проекта, так и доступным ресурсам.

Долгосрочные и краткосрочные соображения затрат

Прогрессивные умирают победа со временем. Они построены для повторных заданий, где каждая часть одинакова. После того, как кубик будет сделан и работает, стоимость за часть быстро падает. Это отлично подходит для производителей автомобилей или приборов, выпускающих запчасти к миллиону.

Передача умирает, хотя и гибкие, приносят более высокие постоянные затраты. Они требуют большего времени настройки, большего места и большего обслуживания. Тем не менее, они могут быть лучшим вариантом, если вам нужна гибкость сейчас и может повторно использовать инструменты в аналогичных частях позже.

Умирание соединения сидят посередине. Вы не тратите много, чтобы начать. Но если заказ растет или изменение дизайна детали, вы можете перерасти, что они могут справиться. Эти штампы обычно выбираются для рабочих мест, которые не будут меняться и не нуждаются в большом количестве формирования.

Качественные и точные требования

Если вы гонитесь за идеальной повторяемостью, сложные штампы трудно победить. Поскольку каждая функция сделана в одном ударе, выравнивание жестко. Для разъемов, прокладок или электронных вкладок, что важно. Прогрессивные штампы также имеют хорошие допуски, но некоторые вариации могут возникнуть с течением времени, если они не поддерживаются хорошо.

Переводящие штампы дают вам больше вариантов для настройки геометрии или ориентации, но эта гибкость добавляет место для ошибки. Операторы должны внимательно следить за выравниванием, обработкой частично и передачи. Чем больше станций вы добавляете, тем больше вы рискуете небольшими несоответствиями.

Точность начинается на этапе проектирования. Вы захотите знать свои допуски, прежде чем выбирать инструмент. Если они свободны, все три умирают. Если они жесткие, составные или прогрессивные могут быть вашим лучшим выбором.

Примеры принятия решений в отрасли

В автомобильной промышленности прогрессивные умирают везде. Они производят кронштейны, крепления, клипы и многое другое на высоких скоростях. Для панелей для тела или сложных структурных деталей уклоны от переноса распространены из -за больших размеров и множественных потребностей в формировании.

Aerospace часто выбирает комплексные штампы для плоских компонентов, нуждающихся в жестких допусках. Материалы, такие как титановый или высококлассный сталь, стоят дорого, поэтому ключевым образом является минимизация отходов. Умирание соединения делает это хорошо, когда детали не нуждаются в глубине.

Производители электроники предпочитают сложные и прогрессивные штампы в зависимости от размера части. Для замысловатых плоских деталей, таких как вкладки батареи или контакты с сигналами, составные работы. Но когда в последовательности необходимы несколько функций, прогрессивные настройки становятся более практичными.

Потребительские товары варьируются. Кухонные инструменты или аппаратное обеспечение часто происходят из прогрессивных штаммов из -за объема. Но если продукт имеет декоративную или функциональную оболочку с кривыми или глубиной, могут быть использованы переводчики. Все зависит от дизайна продукта, жизненного цикла и цены.

Заключение

Прогрессивные штампы предлагают непревзойденную скорость для больших объемов. Переводные штампы обрабатывают сложные, глубоко сформированные детали с гибкостью. Составной умирает сияет в плоской точной работе. Выбор правильного зависит от формы, объема и бюджета вашей части. Если вам нужна дополнительная помощь, добро пожаловать, чтобы увидеть нашей компании решения по штамповкам .

Часто задаваемые вопросы

Каково основное различие между прогрессивными и передачами умирает?

Прогрессивные штампы образуют части последовательно, используя полосу. Переводные штампы Перемещают отдельные части между станциями.

Когда мне следует использовать комплексную матрицу?

Используйте соединения для плоских, простых деталей, которые нуждаются в высокой точке на одном ударе.

Является ли прогрессивная химика для глубоко натянутых деталей?

Нет. Прогрессивные штампы не идеальны для глубокого формирования. Участники передачи лучше для этой задачи.

Какой тип матрицы наиболее экономична для больших партий?

Прогрессивные умирают. У них высокие затраты на настройку, но предлагают низкие затраты на первую часть в длинных пробегах.

Может ли один продукт использовать более одного типа матрицы?

Да. Сложные продукты могут использовать прогрессивные для небольших деталей и передачи или соединения для других.
